VENTOSA DE ALTA CAPACIDAD

XL3

Ventosa profesional modular para la manipulación e instalación de vidrio pesado y grandes formatos en obra, configurable para cargas de hasta 1.000 kg.

C.Carga máxima 1000 kg

Configuración 4 – 8 platos

Tara mínima 91 kg

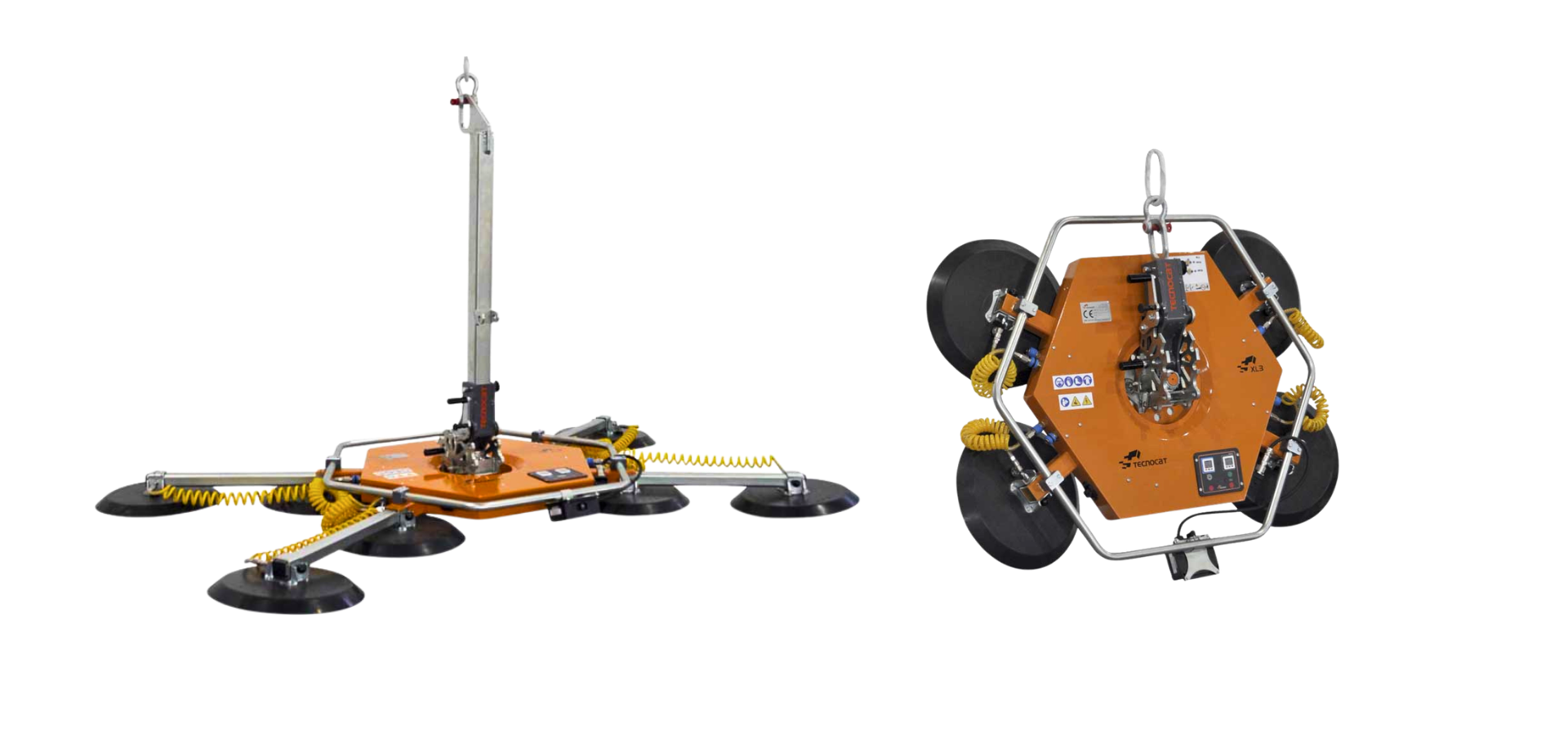

Ventosa XL3 para manipulación e instalación de vidrio pesado y grandes formatos en obra

DATOS TÉCNICOS

Datos técnicos de la gama XL3

Capacidad de carga: 500 – 1.000 kg
Configuración: 4 – 8 platos
Rotación: Manual 360°
Basculación: Manual 0° · 60° · 90°
Tara mínima: 91 kg
Funcionamiento: Batería recargable
Sistema de vacío: Doble circuito · EN 13155
Control: Indicadores digitales

ALTA CAPACIDAD PARA OBRA

XL3: hasta 1.000 kg para vidrio pesado y grandes formatos

La gama XL3 está desarrollada para la manipulación e instalación de vidrio de mayor peso y formato en proyectos donde se necesita una capacidad superior.

Su configuración permite trabajar con cargas de 500 kg hasta 1.000 kg, ampliando la superficie de agarre mediante extensiones cuando el tamaño o el peso de la pieza lo requieren.

La XL3 combina rotación manual de 360°, diferentes posiciones de basculación, funcionamiento autónomo a batería y doble circuito independiente de vacío conforme a EN 13155.

Una plataforma modular orientada a proyectos donde el vidrio exige mayor capacidad de carga sin renunciar al control durante la instalación.

Ventosa XL3 para manipulación de vidrio pesado en obra

01

Hasta 1.000 kg de capacidad

Diseñada para instalaciones donde el peso del vidrio requiere una solución de mayor capacidad.

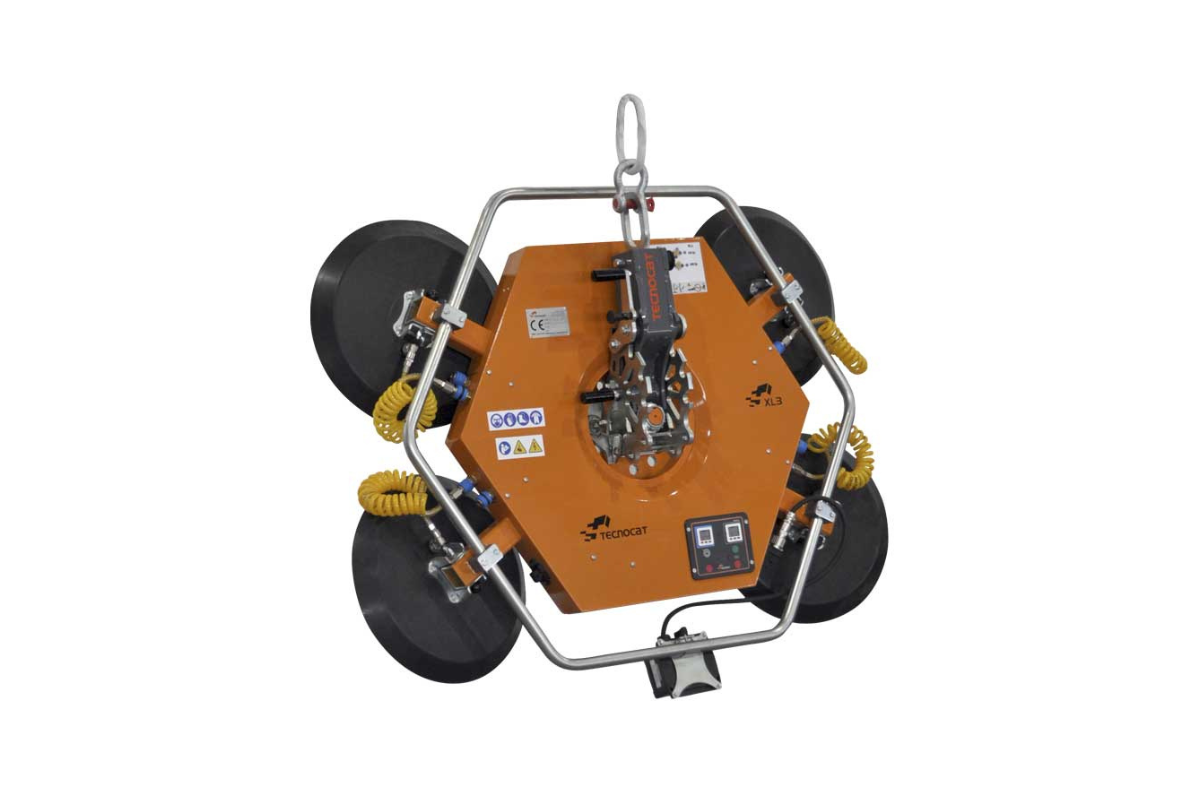

XL3 para manipulación de vidrio de gran formato

02

Pensada para grandes formatos

Su configuración permite adaptar la superficie de sujeción a piezas de mayor tamaño.

03

Configuración modular

El sistema puede ampliarse mediante extensiones para adaptar capacidad y superficie de agarre.

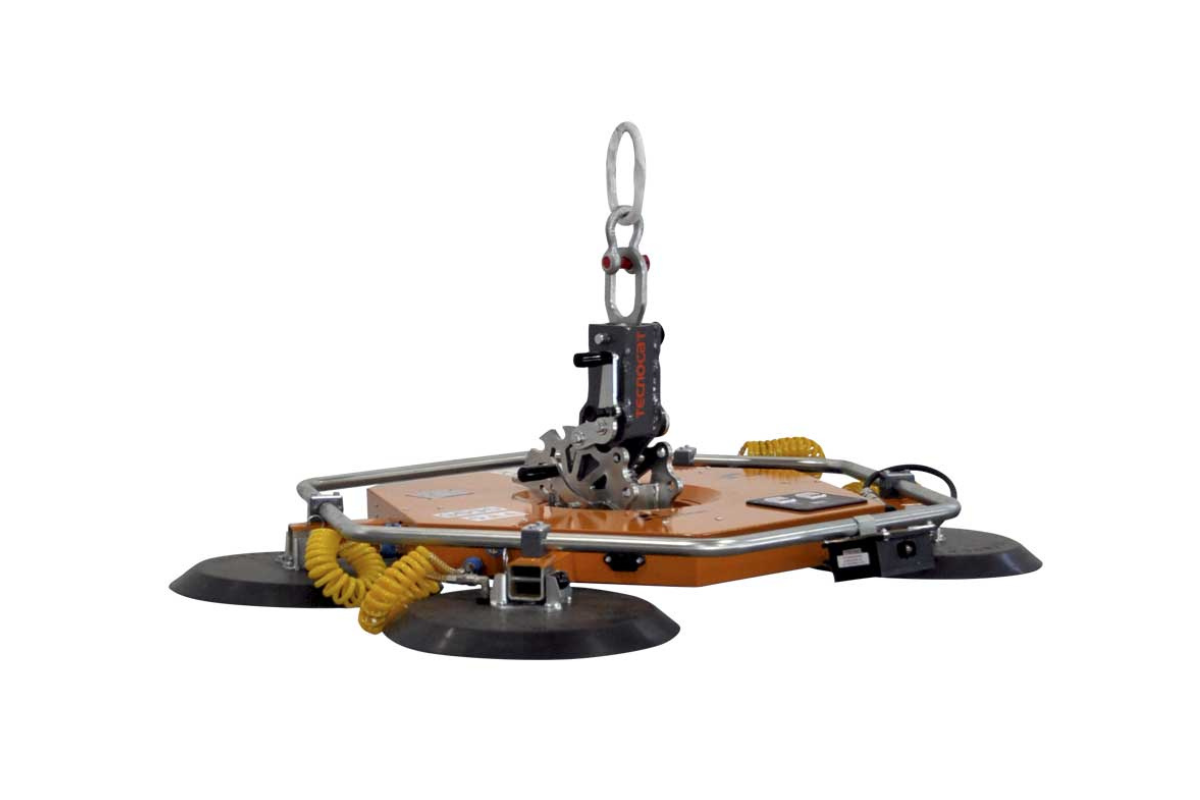

Sistema de control y vacío de la ventosa XL3

04

Control durante la maniobra

Doble circuito independiente de vacío e indicadores digitales para supervisar el funcionamiento del equipo.

Descargar ficha técnica ↓

CARACTERÍSTICAS TÉCNICAS

Configuración y funcionamiento de la gama XL3

01

CAPACIDAD

Preparada para vidrio pesado

Hasta 1.000 kg

+

La XL3 está orientada a proyectos donde el peso y las dimensiones del vidrio requieren una capacidad superior, con configuraciones de hasta 1.000 kg.

02

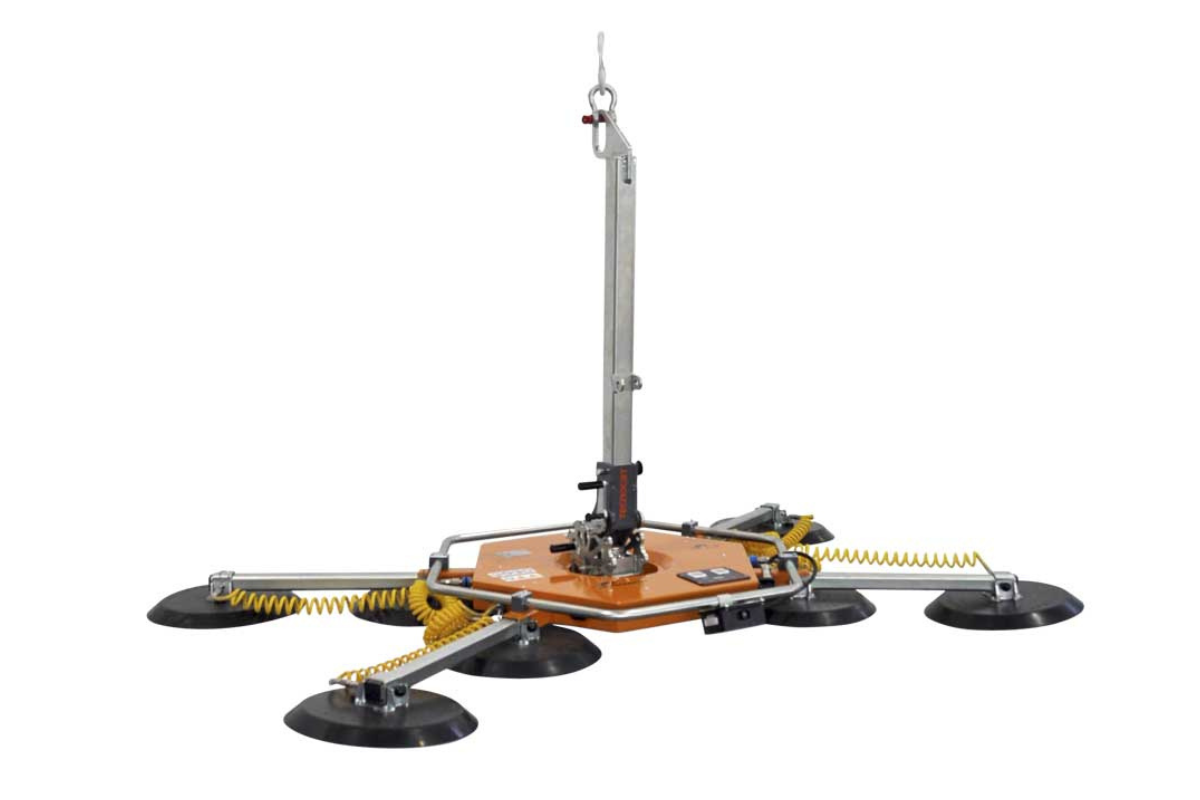

MODULARIDAD

Sistema modular de ventosas

De 4 a 8 platos

+

Las extensiones permiten ampliar la superficie de agarre para adaptar la configuración a piezas de mayor tamaño y aumentar la capacidad de carga del conjunto.

03

AVISOS

Sistema de alarma

Avisos luminosos y acústicos

+

El equipo incorpora avisos luminosos y acústicos para alertar al operario ante variaciones en el nivel de vacío o en el estado del sistema.

04

VACÍO

Doble circuito independiente

Conforme a EN 13155

+

Los dos circuitos de vacío funcionan de forma independiente, aportando redundancia al sistema durante la manipulación de la pieza.

05

AUTONOMÍA

Funcionamiento a batería

Batería recargable integrada

+

El funcionamiento mediante batería permite utilizar la XL3 en obra sin depender de una conexión eléctrica permanente durante la maniobra.

06

CONTROL

Sistema digital de control

Supervisión del sistema de vacío

+

Los indicadores digitales permiten consultar el nivel de vacío y supervisar el funcionamiento del equipo durante el trabajo.

ASESORAMIENTO TÉCNICO

¿Necesitas manipular vidrio pesado o de gran formato en obra?

Solicitar información

PLANOS Y CONFIGURACIONES

Planos técnicos XL3

Consulta las dos configuraciones disponibles y selecciona la capacidad y superficie de agarre más adecuada para el vidrio a manipular.

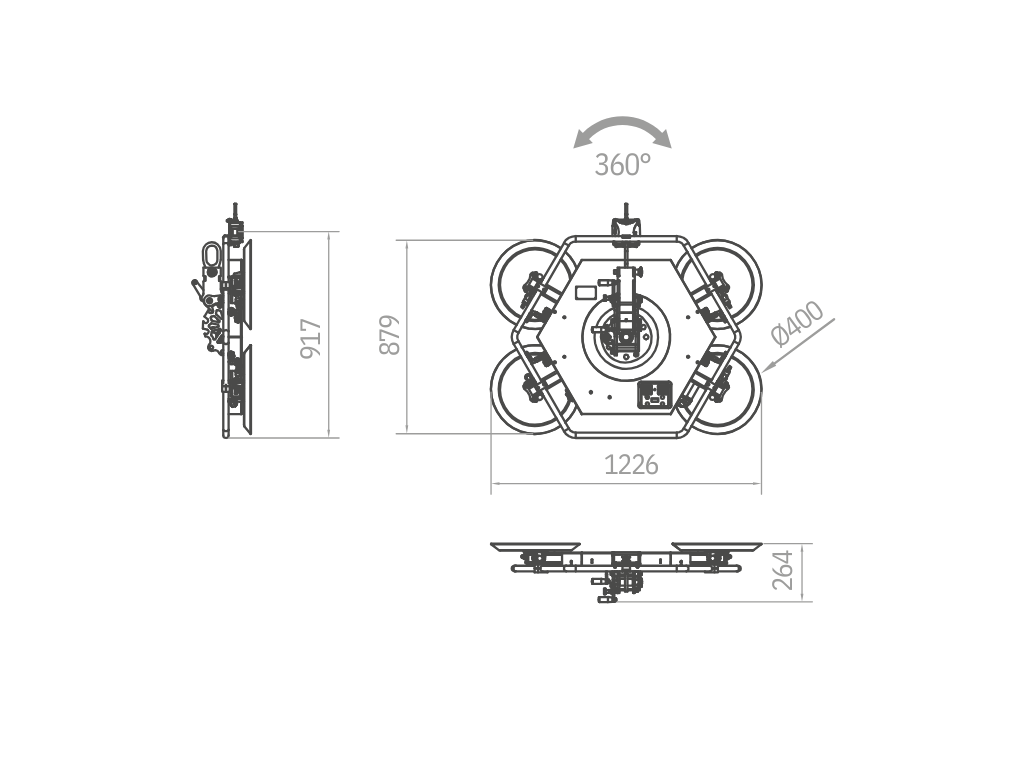

SIN EXTENSIONES

XL3-1000G

Configuración base de la gama XL3 con capacidad máxima de carga de 500 kg.

Descargar ficha técnica ↓

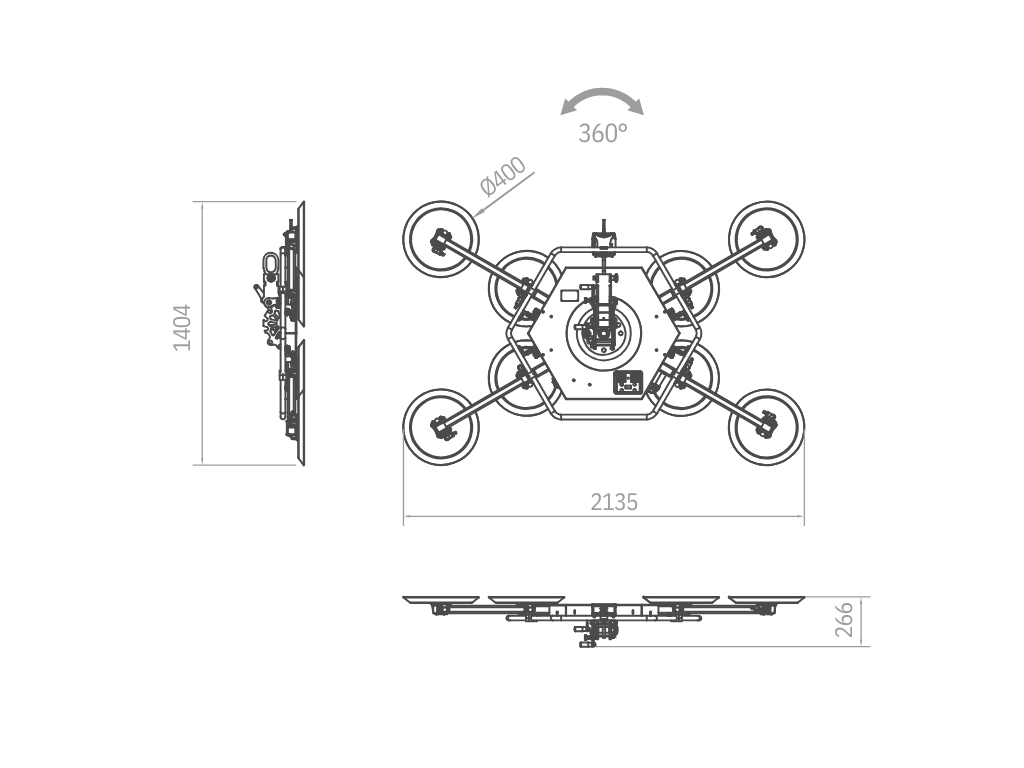

CON 4 EXTENSIONES

XL3-1000G+4

Configuración ampliada con cuatro extensiones y capacidad máxima de carga de 1.000 kg.

Descargar ficha técnica ↓

CONFIGURACIÓN MODULAR

De 500 a 1.000 kg sobre una misma plataforma

La XL3 puede trabajar en su configuración base o incorporar cuatro extensiones para ampliar la superficie de sujeción y duplicar la capacidad máxima.

01

XL3-1000G: configuración sin extensiones y capacidad máxima de 500 kg.

02

XL3-1000G+4: configuración con cuatro extensiones y capacidad máxima de 1.000 kg.

03

El sistema modular permite adaptar la superficie de agarre al formato y peso de la pieza.

EQUIPAMIENTO

Complementos y opcionales XL3

Configura la XL3 con diferentes accesorios para adaptar el equipo al formato del vidrio, la maniobra y las necesidades específicas de cada instalación.

INCLUIDO

03

Equipamiento de serie

01
Cargador de batería
02
Soporte con ruedas
03
Extensión de sujeción fija 2 tamaños

OPCIONALES

08

Accesorios disponibles

01
CM-XL1 · Caja metálica
02
PI-XL1.1 · Pistón basculante hidráulico
03
MI-04A Control remoto inalámbrico
04
C150-XL1 · Brazo curvado 9+9 ventosas Ø150 (270 kg)
05
C275-XL1 · Brazo curvado 5+5 ventosas Ø275 (500 kg)
06
4AL -XL3 Extensiones desmontables con ventosas
08
CM-C-XL1 · Caja metálica para kit curvo

CONFIGURACIÓN

¿Quieres configurar la XL3 según las necesidades de tu instalación?

Solicitar información

VENTAJAS

Ventajas de la XL3 para vidrio pesado y grandes formatos

Una gama desarrollada para proyectos donde el peso y las dimensiones del vidrio requieren mayor capacidad, superficie de agarre y control durante la instalación.
