+27 years of experience on site
Specialised technical team
Models adapted to all your needs
Equipos para la instalación de vidrio
Equipos pensados para diferentes necesidades de instalación: desde ventosas compactas y ligeras para trabajos en espacios reducidos, hasta sistemas motorizados de alta capacidad para grandes formatos de vidrio y proyectos de mayor exigencia técnica.
Estos equipos permiten trabajar con mayor seguridad, estabilidad y control durante la instalación de vidrio en fachadas, cerramientos, escaparates, interiores, balconeras, estructuras acristaladas y entornos donde la maniobra requiere máxima precisión.
Equipment designed for total control
Tecnocat cuenta con diferentes gamas de ventosas diseñadas para adaptarse a distintos pesos, formatos y condiciones de trabajo. Desde equipos ligeros hasta ventosas motorizadas para grandes formatos, cada solución está pensada para aportar seguridad, control y precisión durante la instalación.
Estos equipos permiten sujetar el vidrio mediante vacío, facilitando el posicionamiento de la pieza y reduciendo la manipulación manual durante la maniobra.

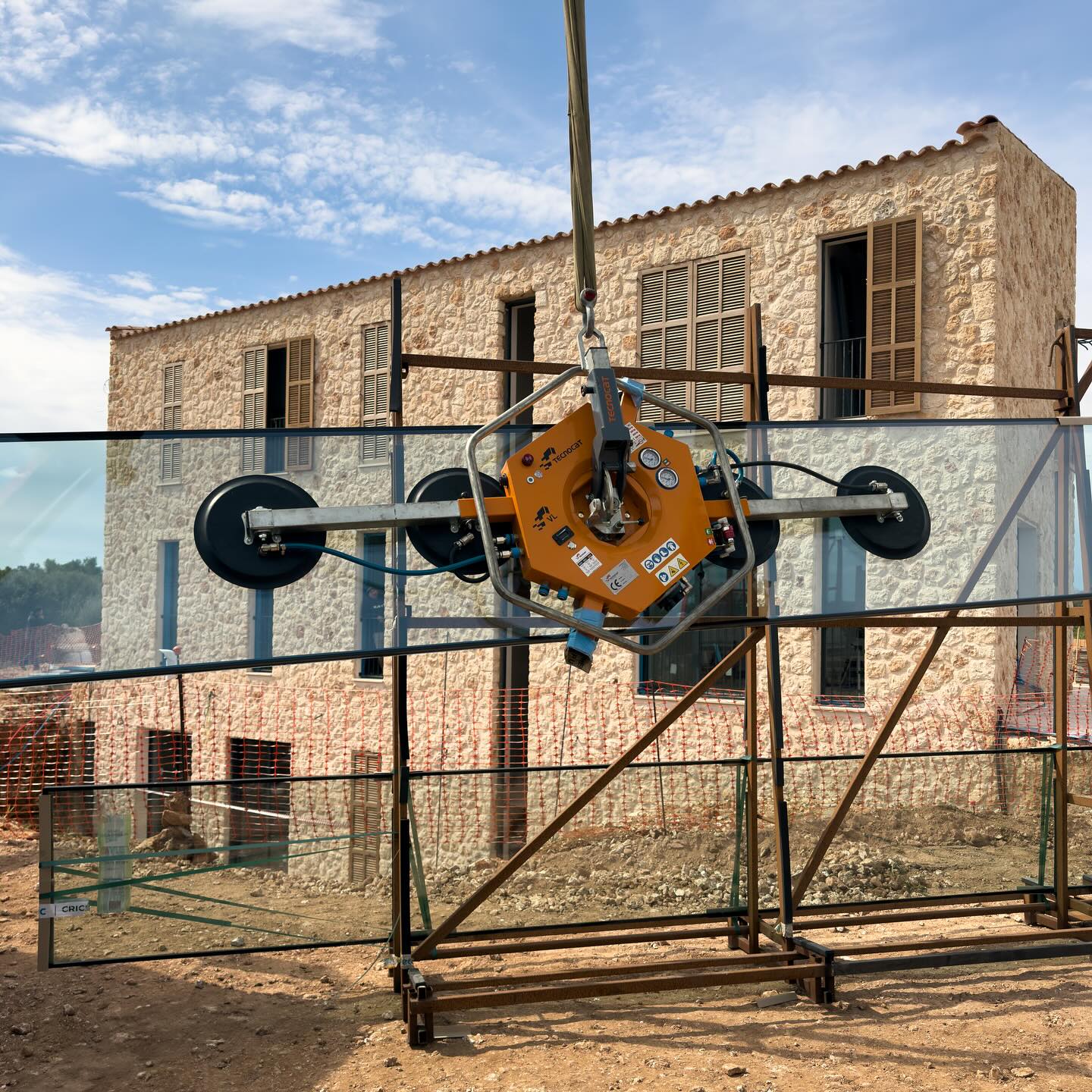

Gama XL: ventosas compactas para espacios reducidos
Diseñada para profesionales que necesitan trabajar de forma ágil, segura y controlada.
Son equipos compactos, ligeros y modulares, especialmente útiles en espacios reducidos, accesos complejos, zonas entre fachada y andamio, interiores de obra o instalaciones donde no es necesario utilizar maquinaria de mayor tamaño.
Su sistema modular permite adaptar la configuración de las ventosas según el formato y las necesidades de cada proyecto

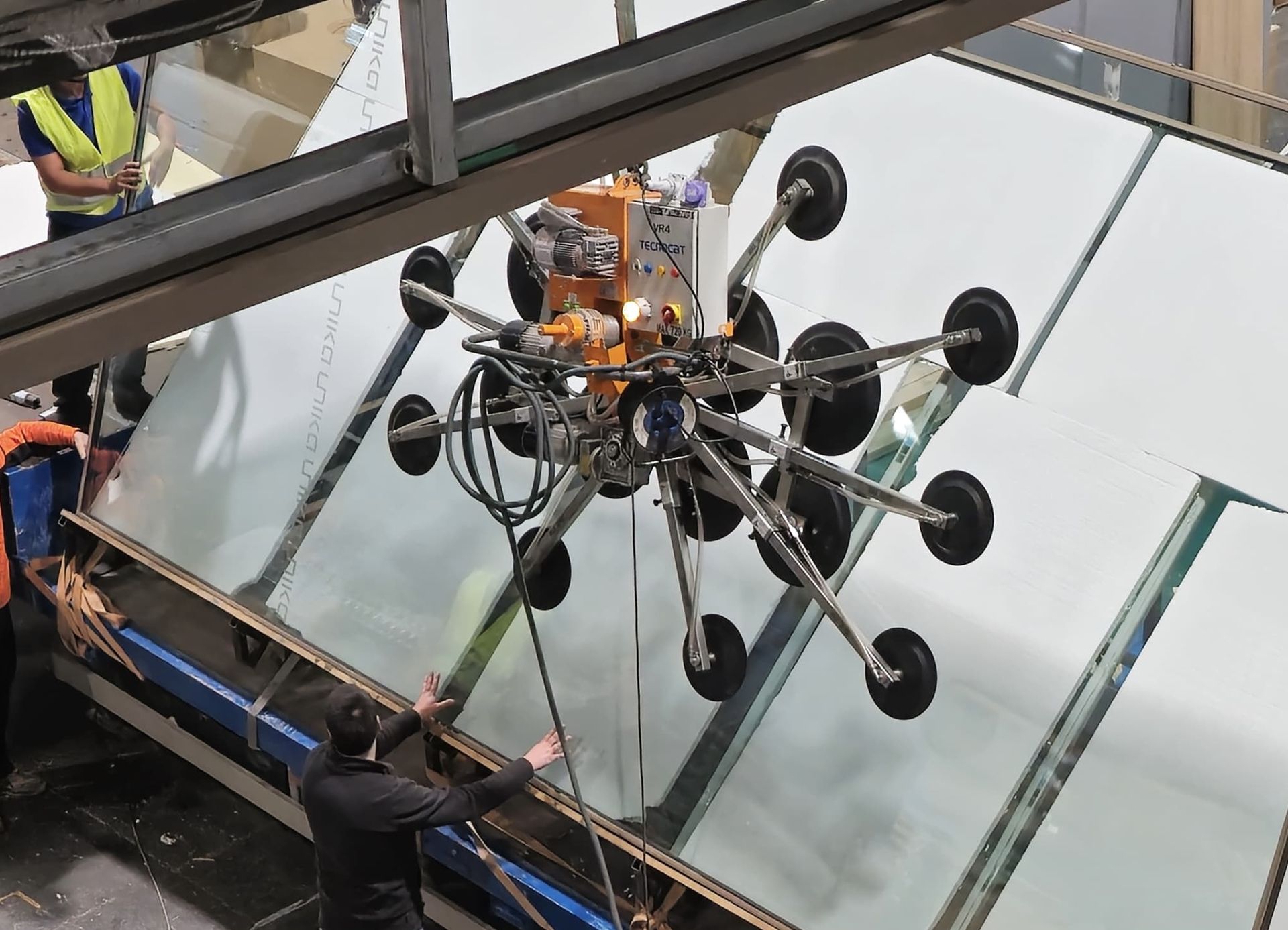

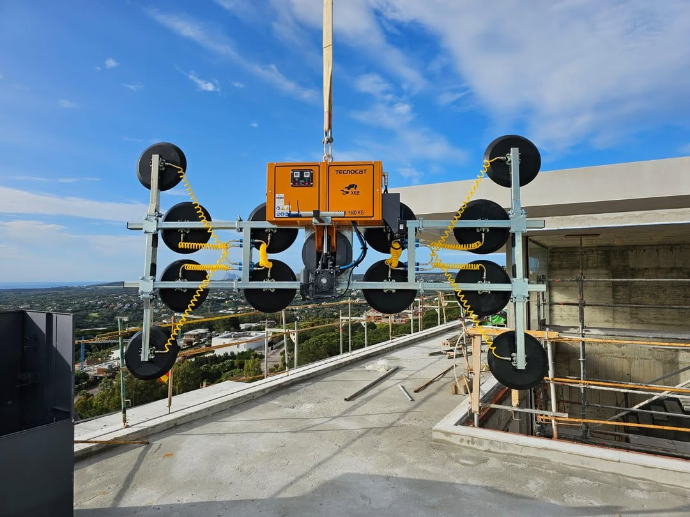

Gama XE: ventosas motorizadas para grandes formatos de vidrio
Pensada para proyectos donde se trabaja con vidrio pesado, grandes formatos y maniobras de mayor exigencia técnica.
Estos equipos incorporan movimientos motorizados que permiten controlar la rotación, la basculación y el posicionamiento del vidrio con mayor precisión.
Gracias a su alta capacidad de carga y a su diseño robusto, estos modelos permiten manipular piezas de gran tamaño con estabilidad y seguridad durante toda la maniobra.
Solutions tailored to your projects
Gama XL
Equipos ligeros y compactos para la instalación de vidrio en obra.
‣ Rotación manual
‣ Funcionamiento a batería
‣ Basculación manual
‣ 100% modular
‣ Carga Mín. 90Kg Max. 1.000Kg
‣ Equipos ligeros y compactos
XL0
Ideal for professionals working on a wide variety of projects.
LOAD CAPACITY
Max 300Kg
MINIMUM TARE WEIGHT
24Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 2 - Max. 4
XL1
Ideal para instalaciones en espacios reducidos.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
48Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 4 - Max. 8
XL2
Ideal para trabajos con altura reducida.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
53 Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 2 - Max. 8
XL3
Ideal for projects where extra power is required.
LOAD CAPACITY
Max 1.000 Kg
MINIMUM TARE WEIGHT
91Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 4 - Max. 8
Gama XE
XE Series. Robust equipment for glass installation in demanding projects.
Motorised rotation
‣ Funcionamiento a batería
Motorized titling
‣ 100% modular
Load capacity: Min. 500 kg – Max. 5,000 kg
Special suction pads for large glass formats
XE1 - 1500G
Ideal para trabajos con vidrio estándar y ocasionalmente con grandes formatos.
ROTACIÓN
Motorizada 360º
PARRILLAS

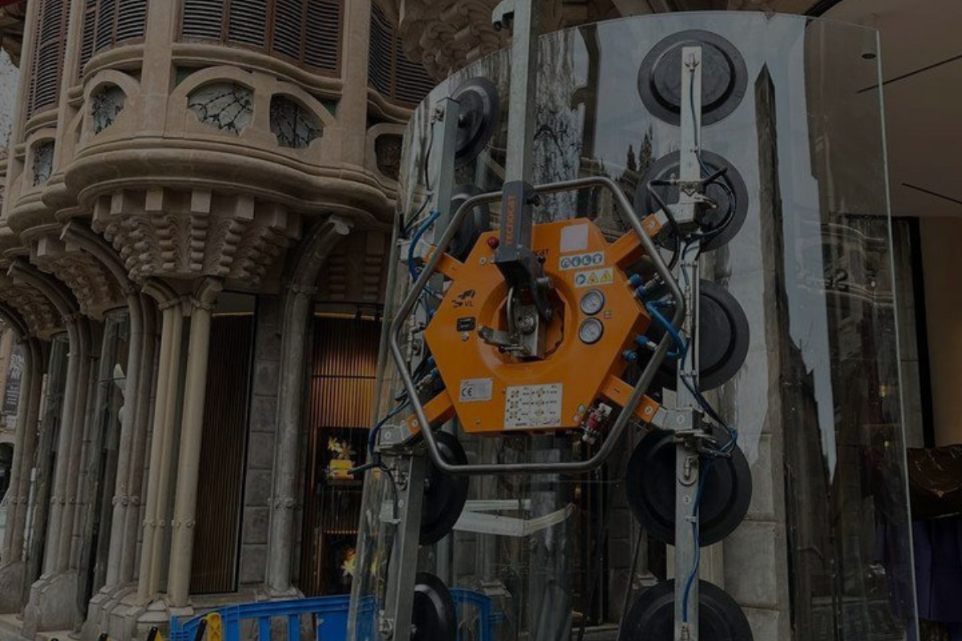

Apto para vidrio plano y curvo
TARA MÍNIMA
180 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max. 1.500 Kg
C.CARGA CURVO
Max. 800Kg
XE1 - 2500G
Ideal para aplicaciones que requieren máxima estabilidad, control y seguridad.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo
TARA MÍNIMA
230 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA PLANO
Max 2.500 Kg
C.CARGA CURVO
Max. 1.600Kg
XE2 - 1500G
Ideal para trabajos donde la maniobrabilidad y el control son determinantes.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo
TARA MÍNIMA
158 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max 1.500 Kg
XE3 - 5000G
Ideal for complex projects requiring maximum load capacity, stability and control.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo.
TARA MÍNIMA
1.342 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max 5.000 Kg
Complementary machinery
Specialized equipment that provides greater reach, more control, and more possibilities for your construction projects.
GC1
Specific solution designed to overcome obstacles on façades and structures.
It facilitates access on-site and allows safer work in areas with cornices and projections.
C.CARGA
Max. 700 Kg
ALCANCE MAX
Max 1.300 mm
CW1
Electric counterweight for special on-site applications.
It allows overcoming cornices and balconies while ensuring proper vertical alignment in complex installations.
C.CARGA
Max. 2,000 kg
ALCANCE MAX
Max 2.000 mm
FUNCIONAMIENTO
A batería
MANEJO
Compatibilidad del manejo de la ventosa con el mando del contrapeso
CW2
Motorized counterweight for special on-site applications.
It enables overcoming large overhangs while ensuring vertical alignment in complex installations.
C.CARGA
Max 3.500 Kg
ALCANCE MAX
Max 3,400 mm
FUNCIONAMIENTO
A batería
MANEJO
Compatibilidad del manejo de la ventosa con el mando del contrapeso
Gama XL
Equipos ligeros y compactos para la instalación de vidrio en obra.
‣ Rotación manual
‣ Funcionamiento a batería
‣ Basculación manual
‣ 100% modular
‣ Carga Mín. 90Kg Max. 1.000Kg
‣ Equipos ligeros y compactos
XL0
Ideal for professionals working on a wide variety of projects.
LOAD CAPACITY
Max 300Kg
MINIMUM TARE WEIGHT
24Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 2 - Max. 4
XL1
Ideal para instalaciones en espacios reducidos.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
48Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 4 - Max. 8
XL2
Ideal para trabajos con altura reducida.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
53 Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 2 - Max. 8
XL3
Ideal for projects where extra power is required.
LOAD CAPACITY
Max 1.000 Kg
MINIMUM TARE WEIGHT
91Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 4 - Max. 8
Gama XE
XE Series. Robust equipment for glass installation in demanding projects.
Motorised rotation
‣ Funcionamiento a batería
Motorized titling
‣ 100% modular
Load capacity: Min. 500 kg – Max. 5,000 kg
Special suction pads for large glass formats
XE1 - 1500G
Ideal para trabajos con vidrio estándar y ocasionalmente con grandes formatos.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo
TARA MÍNIMA
180 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max. 1.500 Kg
C.CARGA CURVO
Max. 800Kg
XE1 - 2500G
Ideal para aplicaciones que requieren máxima estabilidad, control y seguridad.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo
TARA MÍNIMA
230 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA PLANO
Max 2.500 Kg
C.CARGA CURVO
Max. 1.600Kg
XE2 - 1500G
Ideal para trabajos donde la maniobrabilidad y el control son determinantes.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo
TARA MÍNIMA
158 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max 1.500 Kg
XE3 - 5000G
Ideal for complex projects requiring maximum load capacity, stability and control.
ROTACIÓN
Motorizada 360º
PARRILLAS
Apto para vidrio plano y curvo.
TARA MÍNIMA
1.342 Kg
BASCULACIÓN
Motorizada 0º - 90º
C.CARGA
Max 5.000 Kg
Complementary machinery
Specialized equipment that provides greater reach, more control, and more possibilities for your construction projects.
GC1
Specific solution designed to overcome obstacles on façades and structures.
It facilitates access on-site and allows safer work in areas with cornices and projections.
C.CARGA
Max. 700 Kg
ALCANCE MAX
Max 1.300 mm
CW1
Electric counterweight for special on-site applications.
It allows overcoming cornices and balconies while ensuring proper vertical alignment in complex installations.
C.CARGA
Max. 2,000 kg
ALCANCE MAX
Max 2.000 mm
FUNCIONAMIENTO
A batería
MANEJO
Compatibilidad del manejo de la ventosa con el mando del contrapeso
CW2
Motorized counterweight for special on-site applications.
It enables overcoming large overhangs while ensuring vertical alignment in complex installations.
C.CARGA
Max 3.500 Kg
ALCANCE MAX
Max 3,400 mm
FUNCIONAMIENTO
A batería
MANEJO
Compatibilidad del manejo de la ventosa con el mando del contrapeso
Diseñadas para trabajar. Hechas para durar.
OBRA
Descubre los productos
Gama XL
Lightweight and compact equipment for glass installation on site.
XL0
Ideal for professionals working on a wide variety of projects.
LOAD CAPACITY
Max. 300Kg
MINIMUM TARE WEIGHT
24 Kg
MOVEMENTS
Manual
SUCTION PADS
Min. 2 – Max. 4
XL1
Ideal for installations in confined spaces.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
48 Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 4 – Max. 8
XL2
Ideal para trabajos en espacios con altura reducida.
LOAD CAPACITY
Max 600 Kg
MINIMUM TARE WEIGHT
53 Kg
MOVEMENTS
Manuales
SUCTION PADS
Min. 2 – Max. 8
XL3
Ideal for projects where extra power is required.
LOAD CAPACITY
Max 1.000 Kg
MINIMUM TARE WEIGHT
91 Kg
MOVEMENTS
Manuals
SUCTION PADS
Min. 4 - Max. 8
XE Series
Robust equipment for glass installation in demanding projects.
XE1 - 1500G
Ideal para trabajos con vidrio estándar y ocasionalmente con grandes formatos.
ROTATION
Motorised 360°
DISTRIBUTION
Suitable for flat and curved glass
MINIMUM TARE WEIGHT
180 Kg
TITLING
Motorised 0° – 90°
LOAD CAPACITY
Max. 1,500 kg
LOAD CAPACITY CURVED
Max. 800 kg
XE1 - 2500G
Ideal para aplicaciones que requieren máxima estabilidad, control y seguridad.
ROTACIÓN
Motorised 360°
DISTRIBUTION
Suitable for flat and curved glass
MINIMUM TARE WEIGHT
230 Kg
TITLING
Motorised 0° – 90°
LOAD CAPACITY FLAT
Max 2,500 Kg.
LOAD CAPACITY CURVED
Max. 1,600Kg
XE2 - 1500G
Ideal para trabajos donde la maniobrabilidad y el control son determinantes.
ROTATION
Motorised 360°
DISTRIBUTION
Suitable for flat and curved glass
MINIMUM TARE WEIGHT
158 Kg
TITLING
Motorised 0° – 90°
LOAD CAPACITY
Max 1,500 Kg
XE3 - 5000G
Ideal for complex projects requiring maximum load capacity, stability and control.
ROTACIÓN
Motorised 360°
DISTRIBUTION
Suitable for flat and curved glass
MINIMUM TARE WEIGHT
1,342 Kg
TITLING
Motorised 0° – 90°
LOAD CAPACITY
Max 5,000 Kg
Maquinaria complementaria
Maquinaria especializada que aporta mayor alcance, más control y más posibilidades en tus proyectos de obra.
GC1
Specific solution designed to overcome obstacles on façades and structures.
It facilitates access on-site and allows safer work in areas with cornices and projections.
LOAD CAPACITY
Max. 700 Kg
ALCANCE MAX
Max. 1,300 mm
CW1-3400
Electric counterweight for special on-site applications.
It allows overcoming cornices and balconies while ensuring proper vertical alignment in complex installations.
LOAD CAPACITY
Max 2.000 Kg
ALCANCE MAX
Max 2,000 mm
OPERATION
A batería
CONTROL
Compatibilidad del manejo de la ventosa con el mando del contrapeso
CW2-6000
Motorized counterweight for special on-site applications.
Permite superar grandes voladizos asegurando la verticalidad en instalaciones complejas.
LOAD CAPACITY
Max 3.500 Kg
ALCANCE MAX
Max 3,400 mm
OPERATION
A batería
MANEJO
Compatibilidad del manejo de la ventosa con el mando del contrapeso
Con Tecnocat,
la manipulación de vidrio deja de ser un riesgo.
La manipulación de vidrio en obra es uno de los momentos más delicados durante cualquier instalación.
Los problemas puedes aparecer cuando:
The glass is heavy or large format I Precise positioning is required I The material is delicate I The process relies too heavily on manual handling I Positioning must be carried out in hard-to-access areas
Solicita más información
Request a technical assessment or a proposal tailored to your project.
En Tecnocat diseñamos soluciones que mejoran la seguridad, el control y la eficiencia en cada manipulación de vidrio.
Construction FAQs
¿Para qué tipo de trabajos está diseñada la maquinaria de obra de Tecnocat?
La gama de obra está diseñada para la manipulación e instalación de vidrio en obra, en entornos reales donde la precisión, la seguridad y el control son fundamentales.
Es ideal para la instalación de vidrio en fachadas, cerramientos, ventanas, muros cortina y proyectos de gran formato, donde el vidrio debe elevarse y posicionarse con exactitud y total estabilidad.
¿Qué tipos de vidrio se pueden manipular con estos equipos?
Nuestros equipos permiten la manipulación e instalación de vidrio monolítico, laminado, vidrio curvo y grandes formatos en obra, adaptándose a distintos espesores, dimensiones y pesos.
Gracias a su configuración modular, es posible ajustar la superficie de agarre y de carga según las necesidades de cada proyecto, garantizando estabilidad, control y seguridad en la manipulación de vidrio curvo y piezas de gran tamaño.
¿Los equipos se pueden adaptar a diferentes formatos de vidrio?
Sí. Todos los equipos Tecnocat de obra están diseñados como sistemas modulares, tanto a través de extensiones para la gama XL cómo modulos para la gama XE.
Estos brazos y extensiones te permiten ampliar la superficie de agarre y la capacidad de carga. Esto facilita trabajar con distintos formatos de vidrio utilizando un mismo equipo.
¿Son adecuados para trabajos en accesos difíciles o espacios reducidos?
Sí. La gama de obra incluye equipos compactos y configurables que permiten trabajar en zonas de difícil acceso, espacios reducidos o instalaciones donde la maniobrabilidad es limitada.
Nuestros modelos más indicados para ello son la XL2, por su diseño compacto y ideal para trabajos en altura. Y la XL1 por ser ligera y perfecta para trabajar en espacios reducidos.
¿Qué capacidad de carga tienen los equipos de obra?
La capacidad de carga varía según el modelo, permitiendo manipular desde piezas más ligeras de 90Kg, hasta grandes formatos de vidrio de hasta 5.000kg.
Cada gama y cada equipo están diseñados para ofrecer estabilidad, seguridad y control durante toda la instalación.
¿Los equipos funcionan con batería?
Sí. Todos los equipos de obra Tecnocat funcionan con batería, lo que permite trabajar con autonomía y libertad de movimiento en obra, sin depender de conexiones externas.
¿Qué nivel de seguridad reúnen los equipos?
Todos los equipos Tecnocat cumplen con la maxima normativa europea vigente de seguridad (EN-13155.), y están diseñados para garantizar una sujeción segura del vidrio.
Incorporan sistemas de vacío 100% fiables y están creados para ofrecer estabilidad y control durante toda la manipulación.
¿Es posible ampliar o modificar el equipo con el tiempo?
Sí. Gracias a su diseño modular, los equipos pueden adaptarse a nuevas necesidades, ampliando la capacidad de carga o modificando la configuración según el tipo de trabajo.
Además de poder ampliar el equipo, también hay la opción de incorporar parrillas para vidrio curvo en algunos de los modelos tanto de la gama XL como XE.
¿Para quién está pensada la gama de obra de Tecnocat?
Está dirigida a instaladores, vidrieros, aluministas y profesionales que trabajan con vidrio en obra y necesitan equipos fiables, seguros y adaptables a diferentes situaciones de instalación.
