VENTOSA PARA ALTURA REDUCIDA MÁS VERSÁTIL

XL2

Ventosa profesional modular para la manipulación e instalación de vidrio en obra, diseñada para trabajar en espacios donde la altura disponible condiciona la maniobra.

Carga máxima 600 kg
Configuración 2 – 8 platos
Tara mínima 53 kg

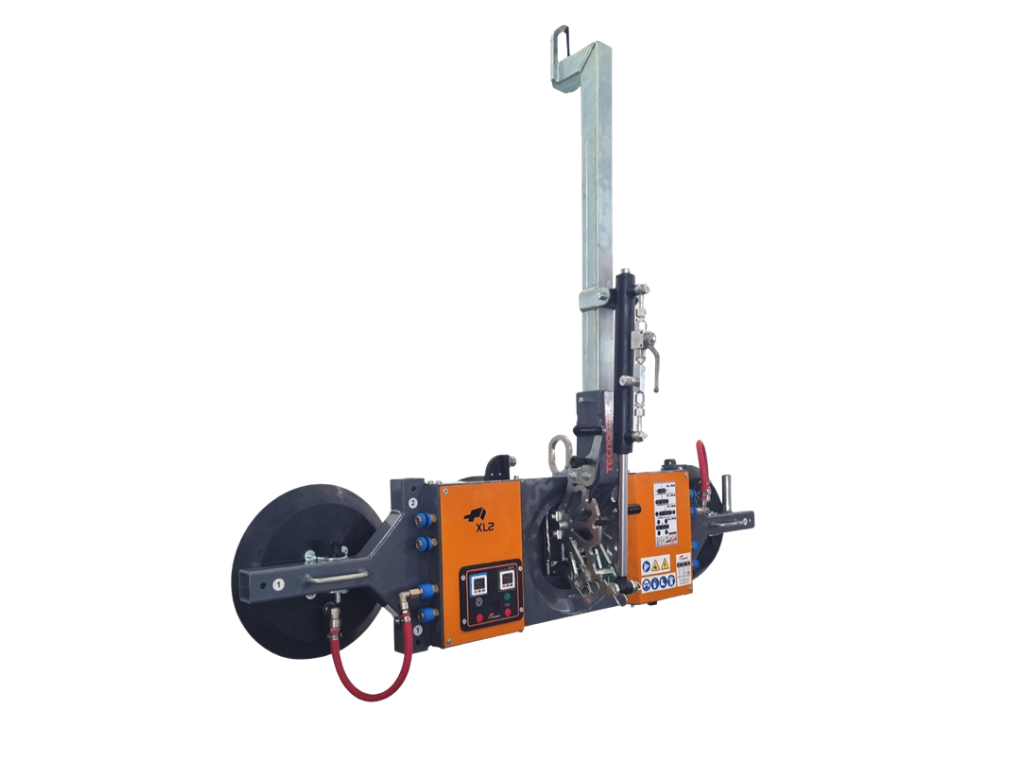

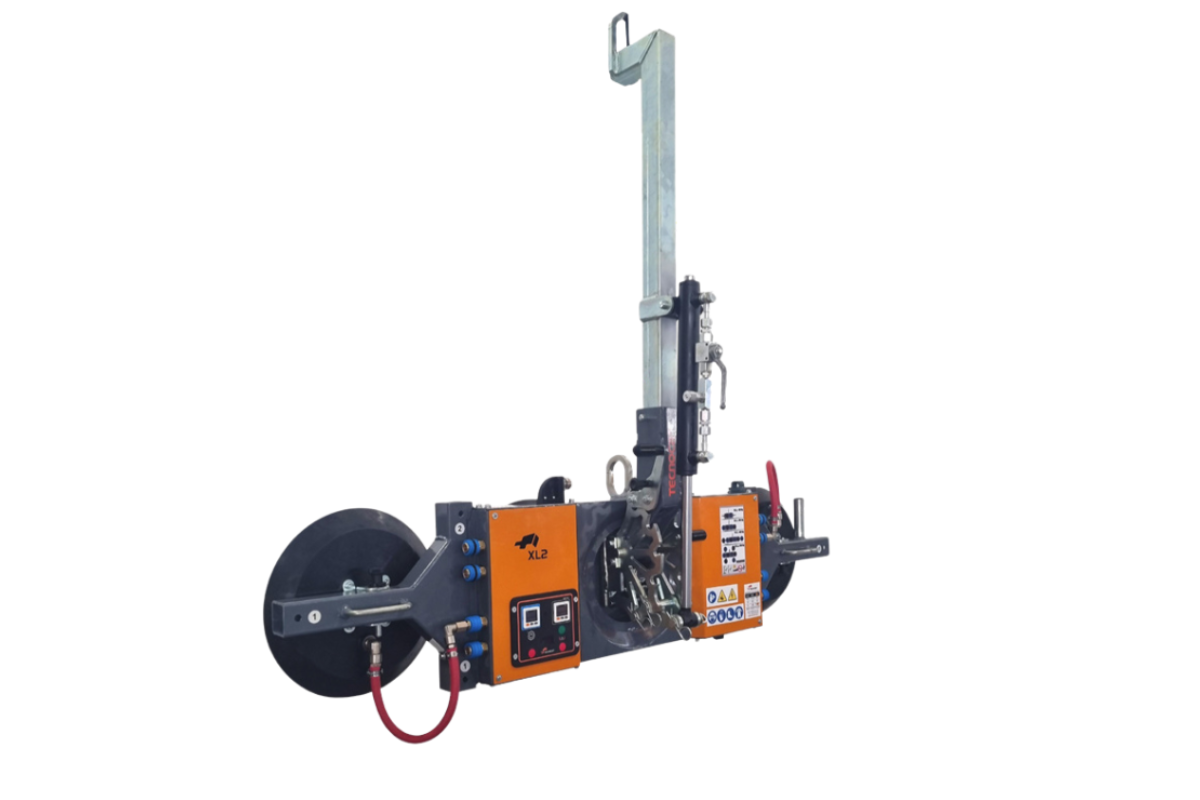

Ventosa XL2 para manipulación e instalación de vidrio en espacios con altura limitada
DATOS TÉCNICOS

Datos técnicos de la gama XL2

Capacidad de carga
300 – 600 kg
Configuración
2 – 8 platos
Rotación
Manual 360°
Basculación
Manual 0° · 60° · 90°
Tara mínima
53 kg
Funcionamiento
Batería recargable
Sistema de vacío
Doble circuito · EN 13155
Control
Indicadores digitales
DISEÑADA PARA ALTURA REDUCIDA

XL2: más capacidad de trabajo cuando la altura disponible es limitada

La gama XL2 está desarrollada para la manipulación e instalación de vidrio en situaciones donde la altura disponible condiciona directamente la maniobra.

Su geometría permite trabajar en interiores, techos bajos, estructuras o zonas con restricciones verticales, manteniendo una capacidad de carga de hasta 600 kg según la configuración utilizada.

La XL2 combina un sistema modular de ventosas, funcionamiento autónomo a batería, rotación manual de 360°, diferentes posiciones de basculación y doble circuito independiente de vacío conforme a EN 13155.

Una solución diseñada para reducir la altura necesaria durante la maniobra y facilitar instalaciones donde cada centímetro cuenta.

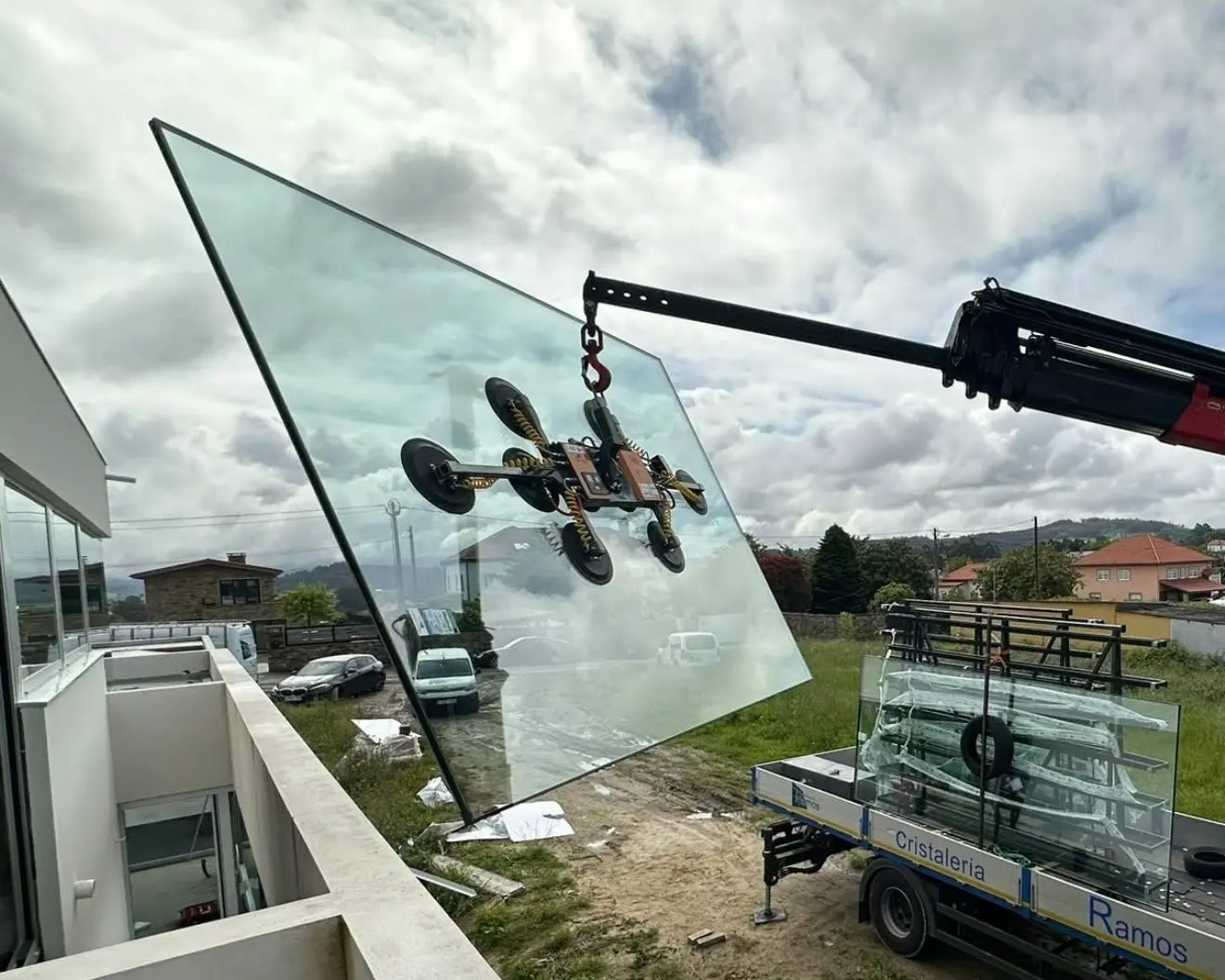

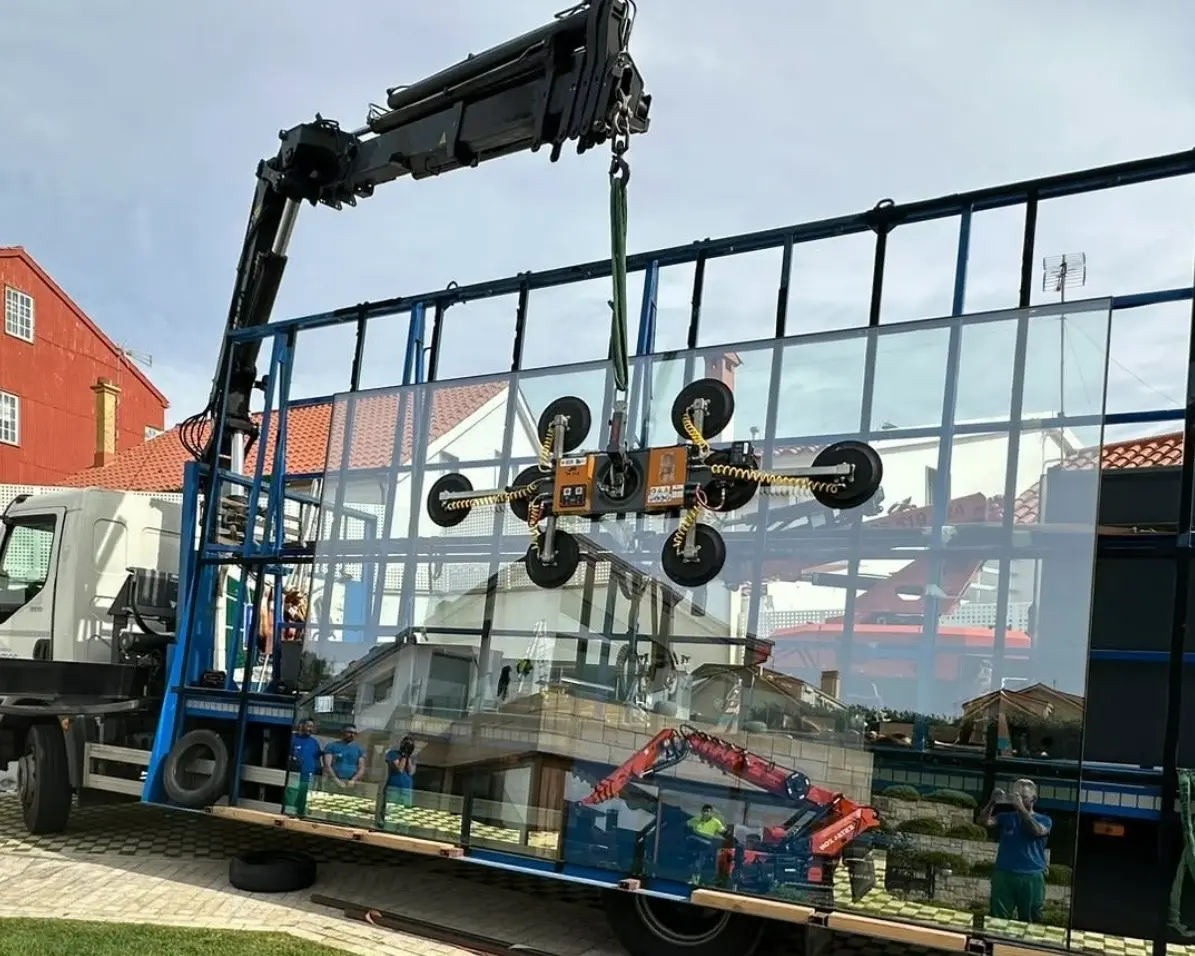

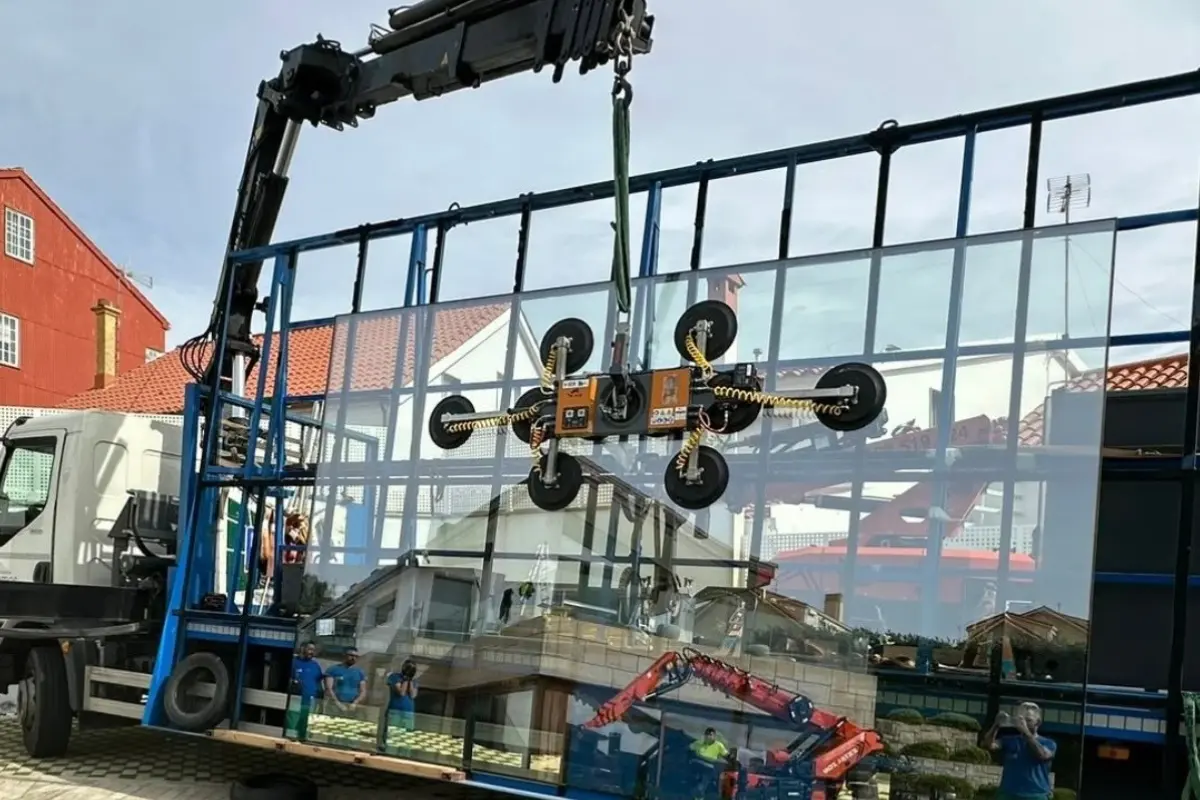

Ventosa XL2 trabajando con vidrio en altura reducida
01

Diseñada para altura reducida

Su geometría permite trabajar en instalaciones donde el espacio vertical disponible condiciona la maniobra.

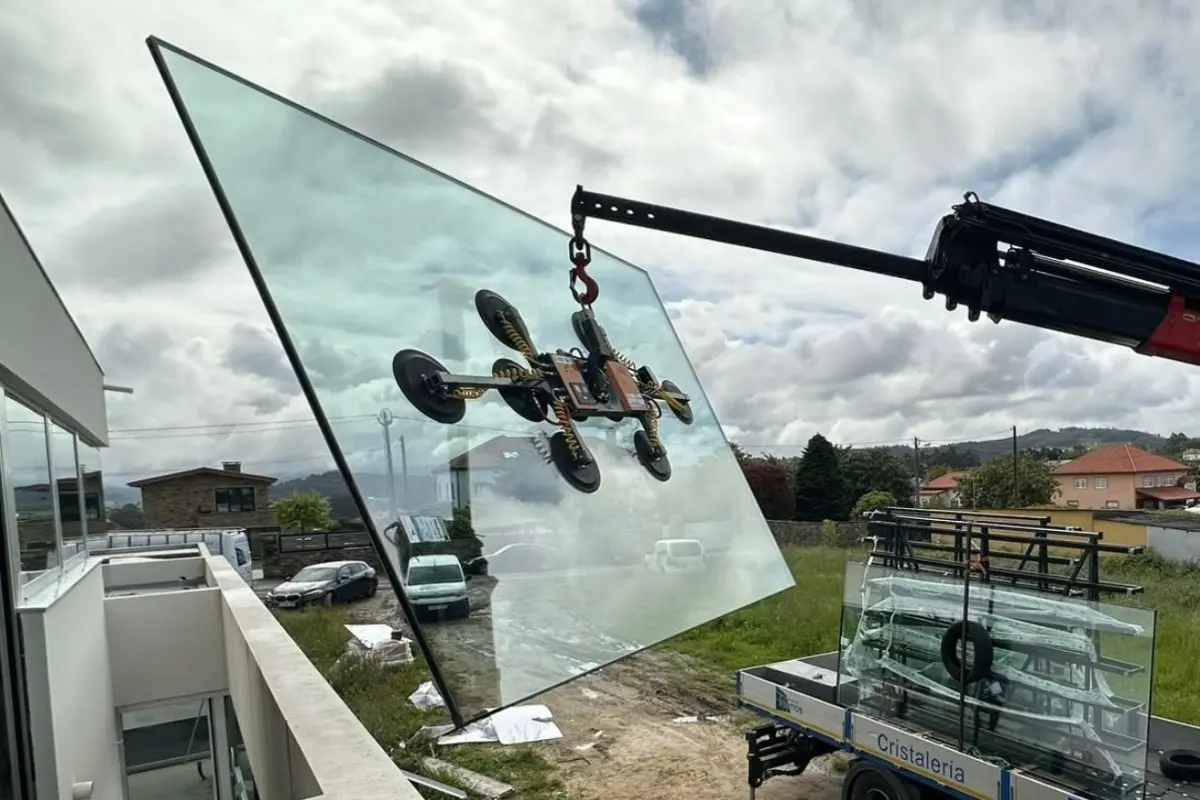

XL2 para instalación de vidrio en espacios limitados
02

Acceso a espacios limitados

Pensada para interiores, techos bajos y estructuras donde la altura libre disponible es reducida.

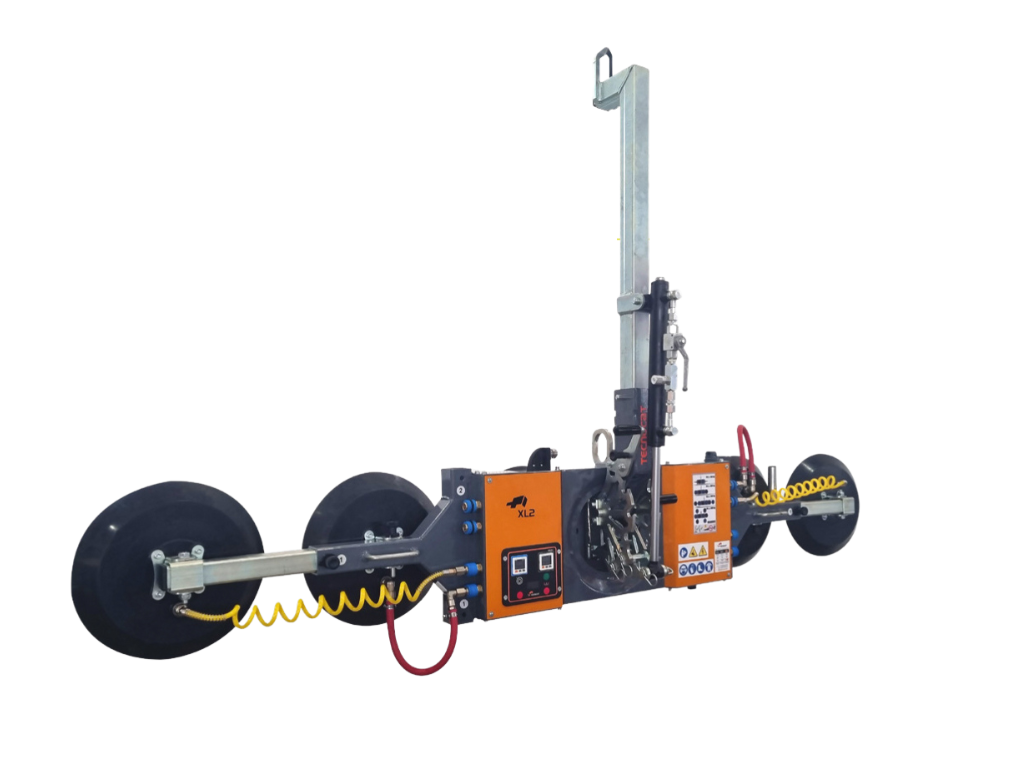

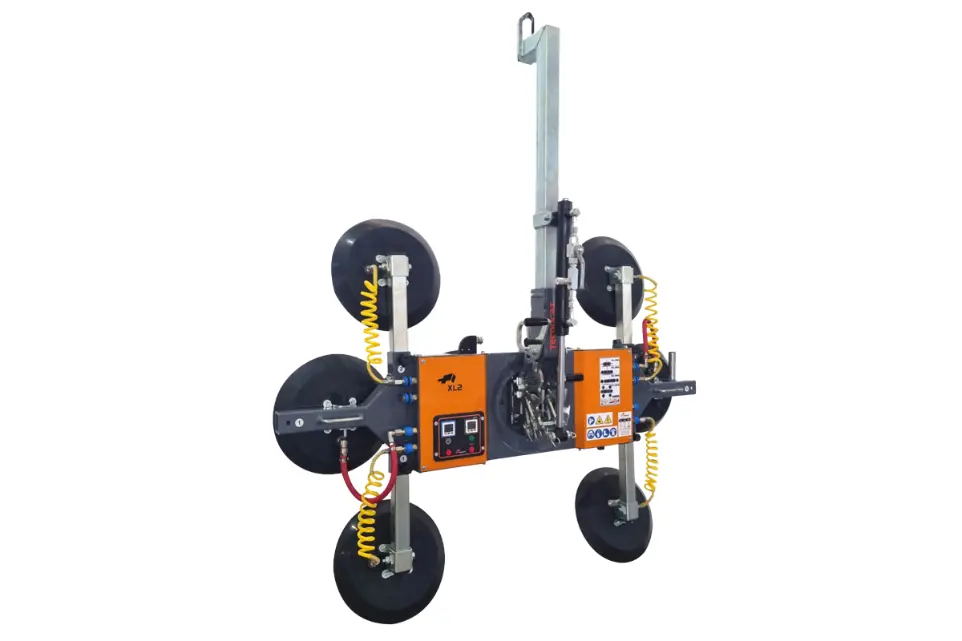

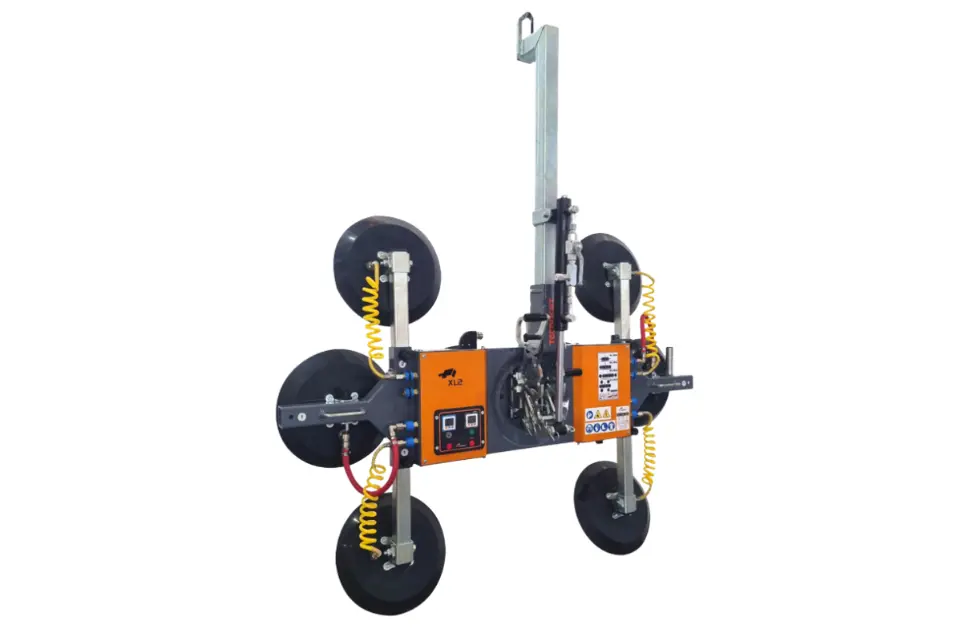

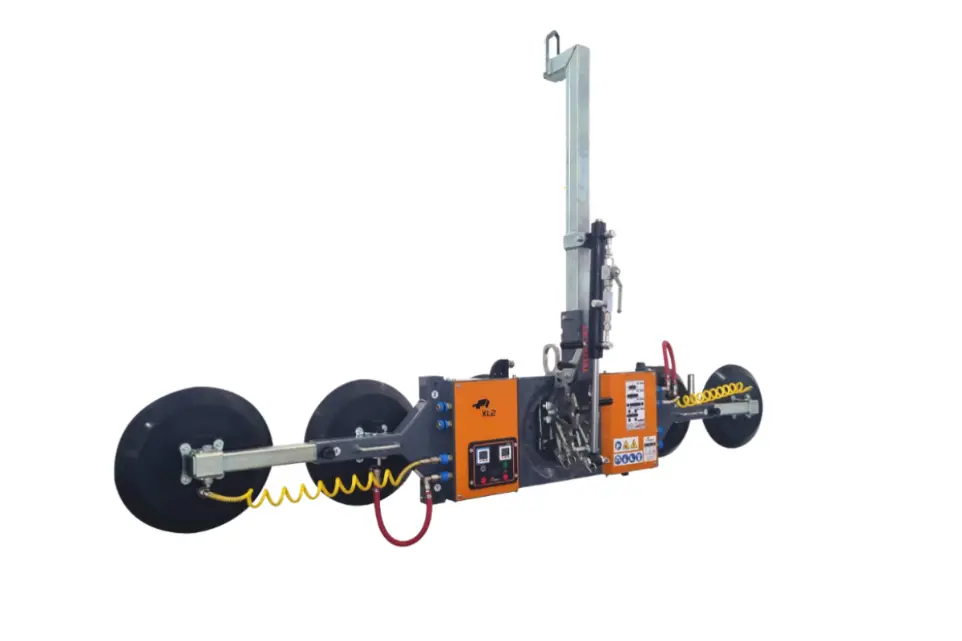

Configuración modular de ventosas XL2
03

Sistema modular de ventosas

La superficie de agarre puede adaptarse a diferentes formatos y necesidades de carga.

XL2 con rotación manual de 360 grados
04

Rotación manual 360°

Permite orientar el vidrio durante las diferentes fases de manipulación y posicionamiento.

XL2 con sistema de basculación manual
05

Basculación en diferentes posiciones

Configuración manual de 0°, 60° y 90° para adaptar la posición de la pieza durante la instalación.

Sistema digital de control y vacío de la XL2
06

Control del sistema de vacío

Doble circuito independiente, indicadores digitales y avisos para supervisar el equipo durante el trabajo.

Descargar ficha técnica ↓
CARACTERÍSTICAS TÉCNICAS

Configuración y funcionamiento de la gama XL2

01
GEOMETRÍA

Diseño optimizado para altura reducida

Menor espacio vertical de trabajo

Su estructura está desarrollada para trabajar en instalaciones donde la altura disponible es limitada, como interiores, techos bajos o zonas con restricciones verticales.

02
MODULARIDAD

Sistema modular de ventosas

De 2 a 8 platos

La configuración modular permite adaptar la superficie de agarre a diferentes formatos de vidrio y ampliar progresivamente el equipo mediante extensiones.

03
AVISOS

Sistema de alarma

Señalización luminosa y acústica

El equipo incorpora avisos luminosos y acústicos destinados a alertar al operario ante variaciones en el nivel de vacío o en el estado del sistema.

04
VACÍO

Doble circuito independiente

Conforme a EN 13155

Los dos circuitos de vacío funcionan de forma independiente, aportando redundancia al sistema y permitiendo supervisar la sujeción durante la manipulación.

05
AUTONOMÍA

Funcionamiento a batería

Batería recargable integrada

El funcionamiento mediante batería permite utilizar la XL2 de forma autónoma en obra sin depender de una conexión eléctrica permanente durante la maniobra.

06
CONTROL

Sistema digital de control

Supervisión del vacío y estado del equipo

Los indicadores digitales permiten al operario supervisar el nivel de vacío y consultar el estado del sistema durante el funcionamiento.

ASESORAMIENTO TÉCNICO

¿Necesitas trabajar con vidrio en un espacio con altura limitada?

Solicita información ↗
PLANOS Y CONFIGURACIONES

Planos técnicos XL2

Consulta las diferentes configuraciones de la XL2 y selecciona la capacidad y superficie de agarre más adecuada para cada instalación.

CONFIGURACIÓN XL2-600G
300 kg

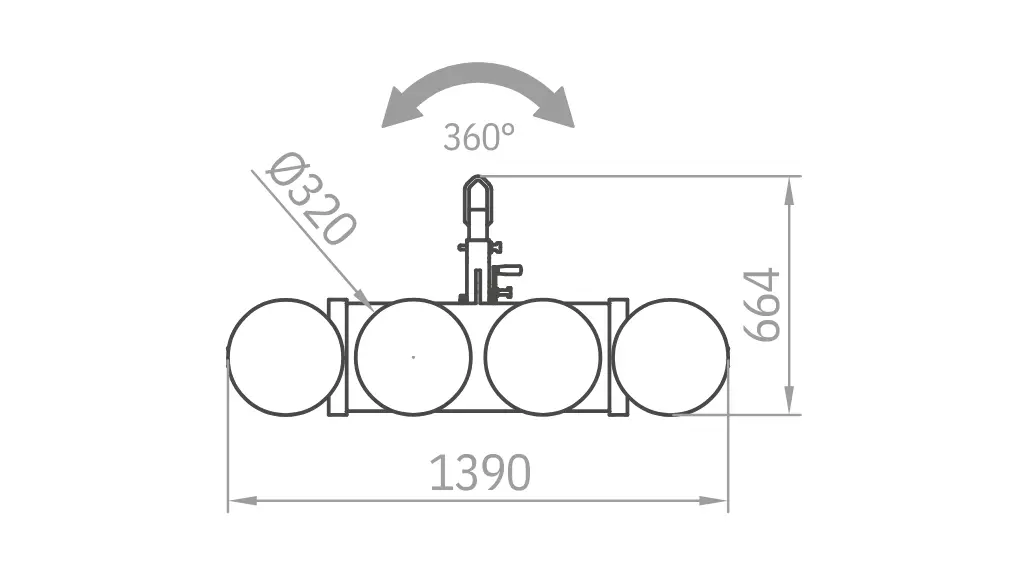

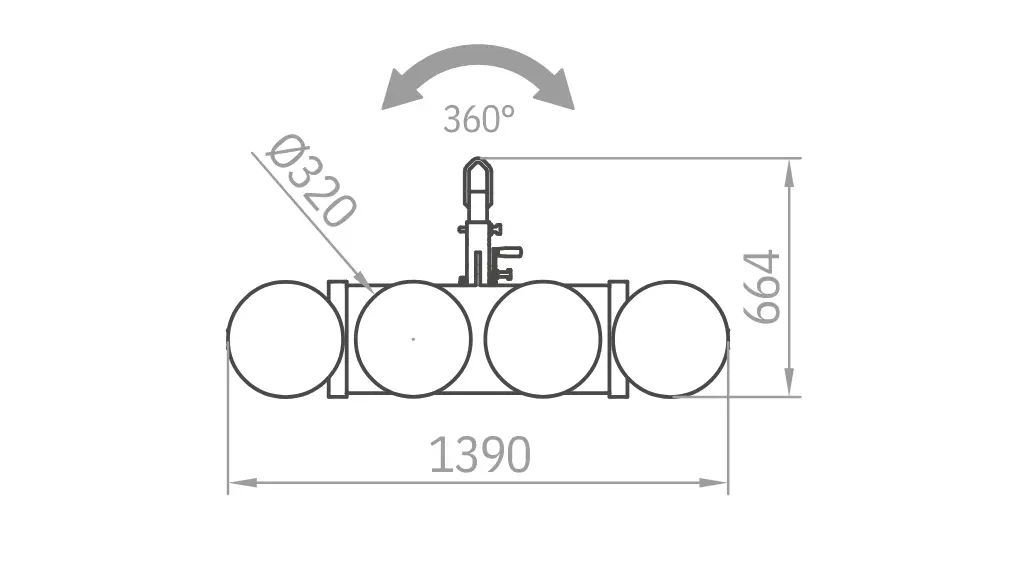

Plano técnico XL2-600G
SIN EXTENSIONES

XL2-600G

Configuración base de la gama XL2 con capacidad máxima de carga de 300 kg.

Descargar ficha técnica ↓
CONFIGURACIÓN XL2-600G+2
450 kg

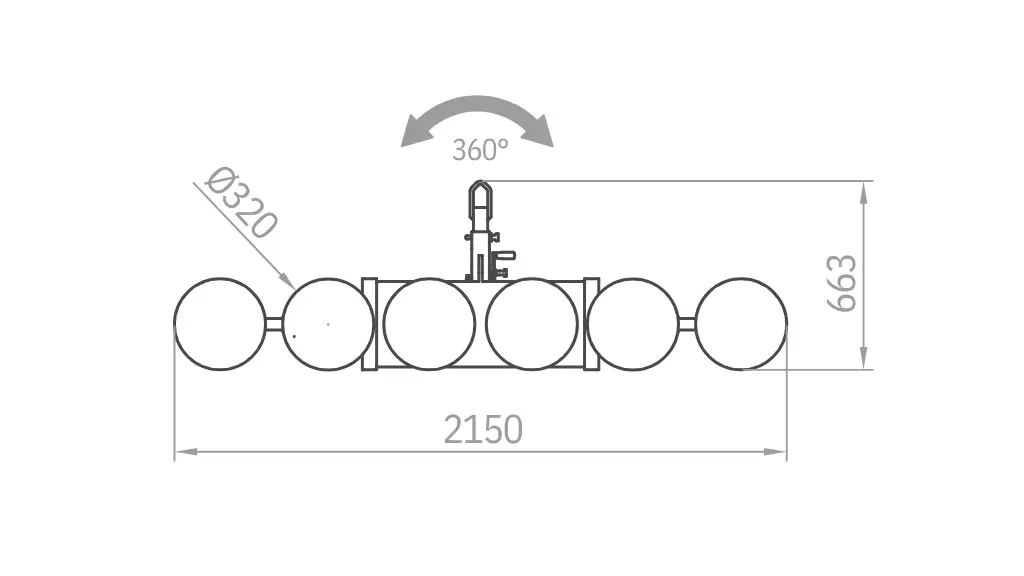

Plano técnico XL2-600G+2
CON 2 EXTENSIONES

XL2-600G+2

Configuración intermedia con dos extensiones y una capacidad máxima de carga de 450 kg.

Descargar ficha técnica ↓
CONFIGURACIÓN XL2-600G+4
600 kg

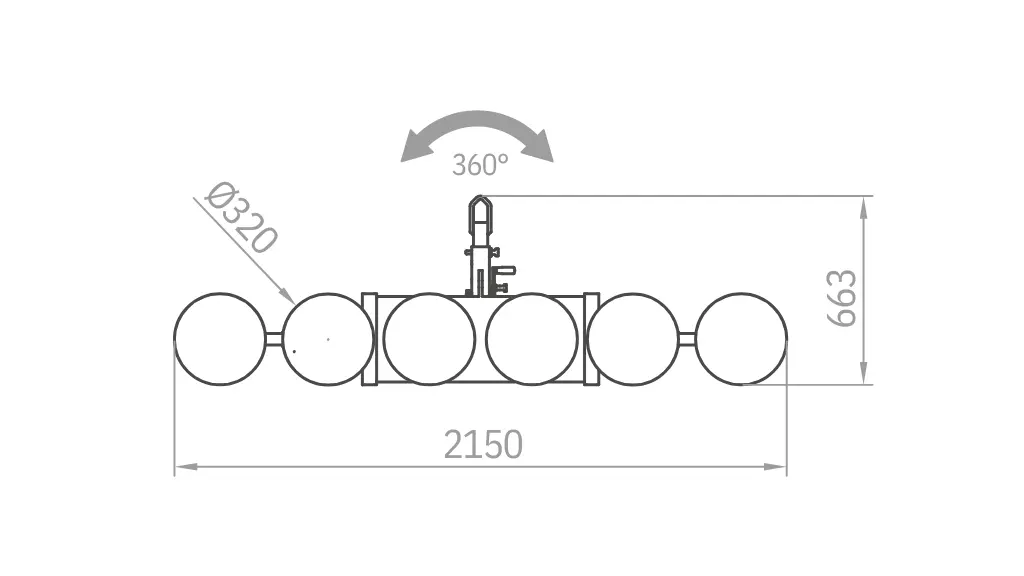

Plano técnico XL2-600G+4
CON 4 EXTENSIONES

XL2-600G+4

Configuración ampliada con cuatro extensiones para alcanzar una capacidad máxima de 600 kg.

Descargar ficha técnica ↓
EQUIPAMIENTO

Complementos y opcionales XL2

Consulta el equipamiento incluido y los accesorios disponibles para adaptar la XL2 a diferentes formatos, maniobras y necesidades de trabajo.

INCLUIDO
02

Equipamiento de serie

  • 01
    Cargador de batería

    Incluido para la recarga de la batería del equipo.

  • 02
    Extensión de sujeción fija

    Disponible en dos tamaños.

OPCIONALES
04

Accesorios disponibles

  • 01
    CM-XL1 · Caja metálica

    Opción de caja metálica para el equipo.

  • 02
    PI-XL1.1 · Pistón basculante hidráulico

    Sistema hidráulico de asistencia a la basculación.

  • 03
    MI-04A · Control remoto inalámbrico

    Opción de control remoto para determinadas funciones del equipo.

  • 04
    4AL-XL2 · Extensiones desmontables con ventosas

    Extensiones desmontables para ampliar la configuración de sujeción.

CONFIGURACIÓN

¿Quieres configurar la XL2 según las necesidades de tu instalación?

Solicita información ↗
VENTAJAS

Ventajas de la XL2 en instalaciones con altura limitada

Una solución desarrollada para mantener capacidad, control y adaptabilidad cuando el espacio vertical disponible condiciona directamente la instalación del vidrio.

01

Diseñada para trabajar con altura reducida

Su geometría está optimizada para instalaciones donde la distancia disponible en vertical condiciona el acceso y el posicionamiento del vidrio.

02

Acceso a zonas con restricciones verticales

Permite trabajar en interiores, techos bajos y estructuras donde la altura disponible dificulta el uso de otras configuraciones.

03

Hasta 600 kg de capacidad

La gama permite ampliar progresivamente la configuración hasta alcanzar una capacidad máxima de 600 kg.

04

Sistema modular adaptable al vidrio

Las extensiones permiten modificar la superficie de agarre para adaptarla a diferentes formatos y necesidades de instalación.

05

Funcionamiento autónomo a batería

La batería recargable permite utilizar el equipo en obra sin depender de una alimentación eléctrica permanente durante la maniobra.

06

Mayor control durante la manipulación

El doble circuito de vacío, los indicadores digitales y los avisos del sistema permiten supervisar el equipo durante el trabajo.
