ML-B

El equipo ML-B es un sistema de elevación de brazo de pluma con capacidad hasta 500Kg de carga.

Existen medidas de brazo de 4000, 5000, 6000 y 7000mm de largo y el ángulo de rotación es de 180° o 270°, dependiendo de la ubicación.

Los movimientos de la pluma son manuales.

Gracias a la envergadura de pluma, es el equipo perfecto para trabajar en líneas de procesados que requieren agilidad de movimientos en una ámplia superficie de trabajo. Por esto es ideal para trabajar en canteadoras, entrada y salida de líneas de vidrio cámara, CNC, líneas de laminado, entrada y salida de hornos de templar, mesas de corte, ensamblado de aluminio para ventanas y puertas, lavadoras, etc.

Por defecto, la elevación de cargas debe realizarse mediante un polipasto, el cual no está incluido.

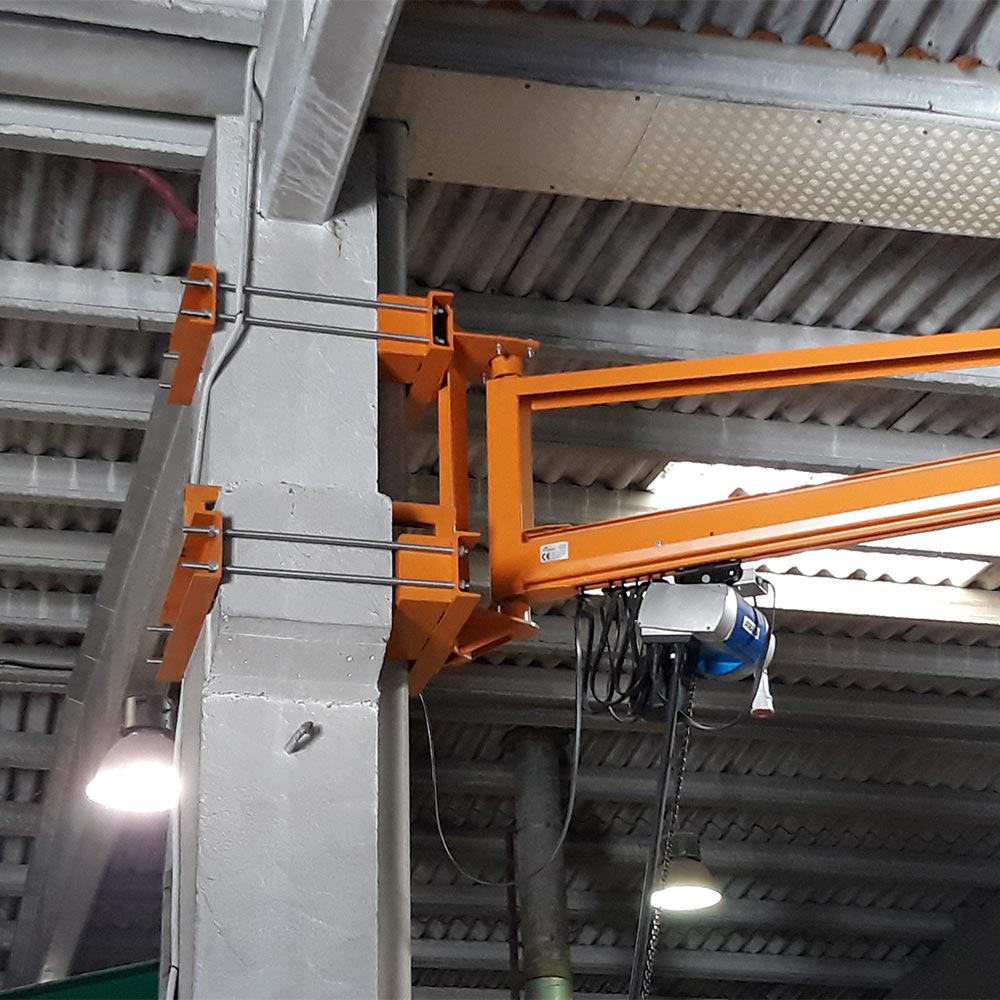

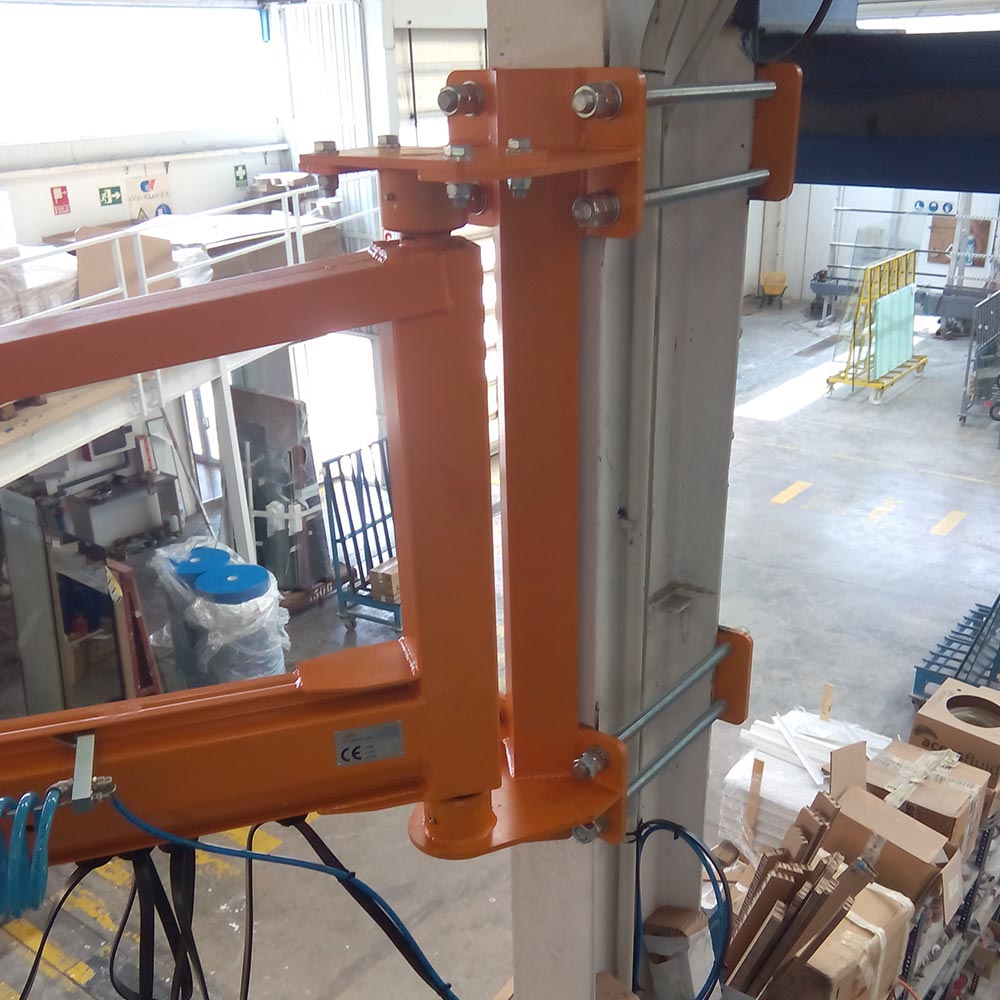

La instalación de la pluma puede realizase mediante diferentes sistemas: anclaje directo a la pared, por soldadura en perfil metálico existente, mediante brackets de sujeción a columna de hormigón existente.

Cualquiera de estos procesos deberá ser contrastado por un técnico especialista.

La altura de instalación dependerá de las necesidades en cada caso.

			A (kg.)	B (°)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Mf (kNm)	Fn (kN)
ML‑B4‑250	250 kg	180°	4000	140	932	4400	5360	240	1025	18	6,5
ML‑B5‑250	250 kg	180°	5000	140	932	4400	5360	240	1025	22,4	6,7
ML‑B6‑250	250 kg	180°	5795	140	932	4400	5360	240	1025	27,2	7
ML‑B7‑250	250 kg	180°	7000	140	1080	4400	5660	240	1325	26,6	8
ML‑B4‑500	500 kg	180°	4000	140	932	4400	5360	240	1025	30,9	9,7
ML‑B5‑500	500 kg	180°	5000	140	932	4400	5360	240	1025	38,8	9,9
ML‑B6‑500	500 kg	180°	5795	140	932	4400	5360	240	1025	46,1	10,2
ML‑B7‑500	500 kg	180°	7000	140	1080	4400	5660	240	1325	44	11,1
