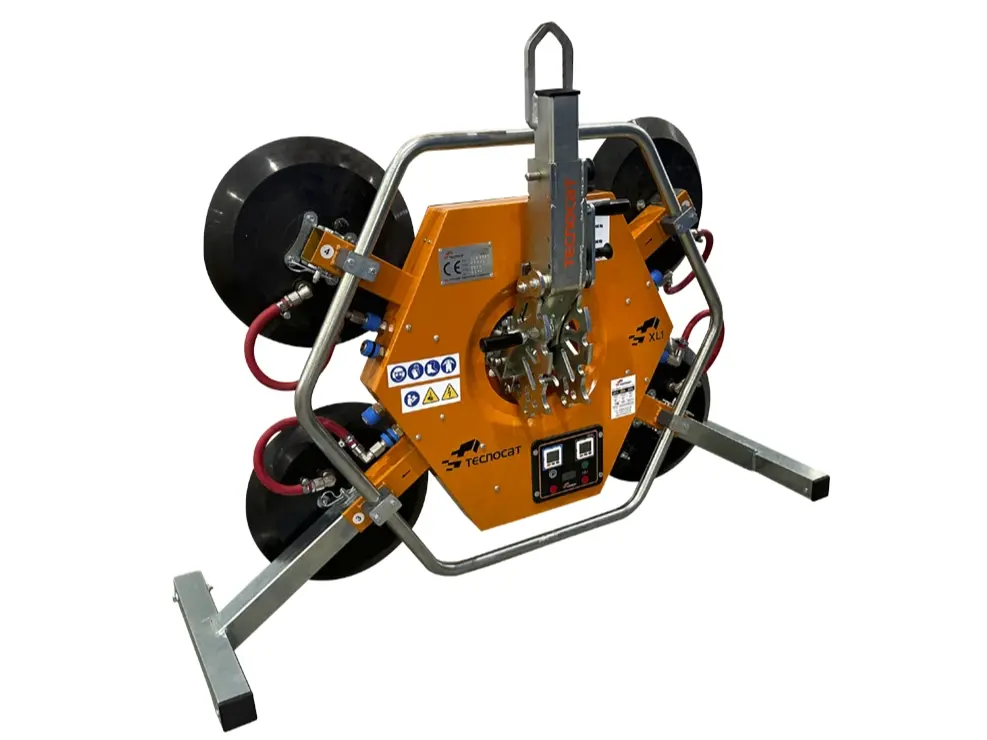

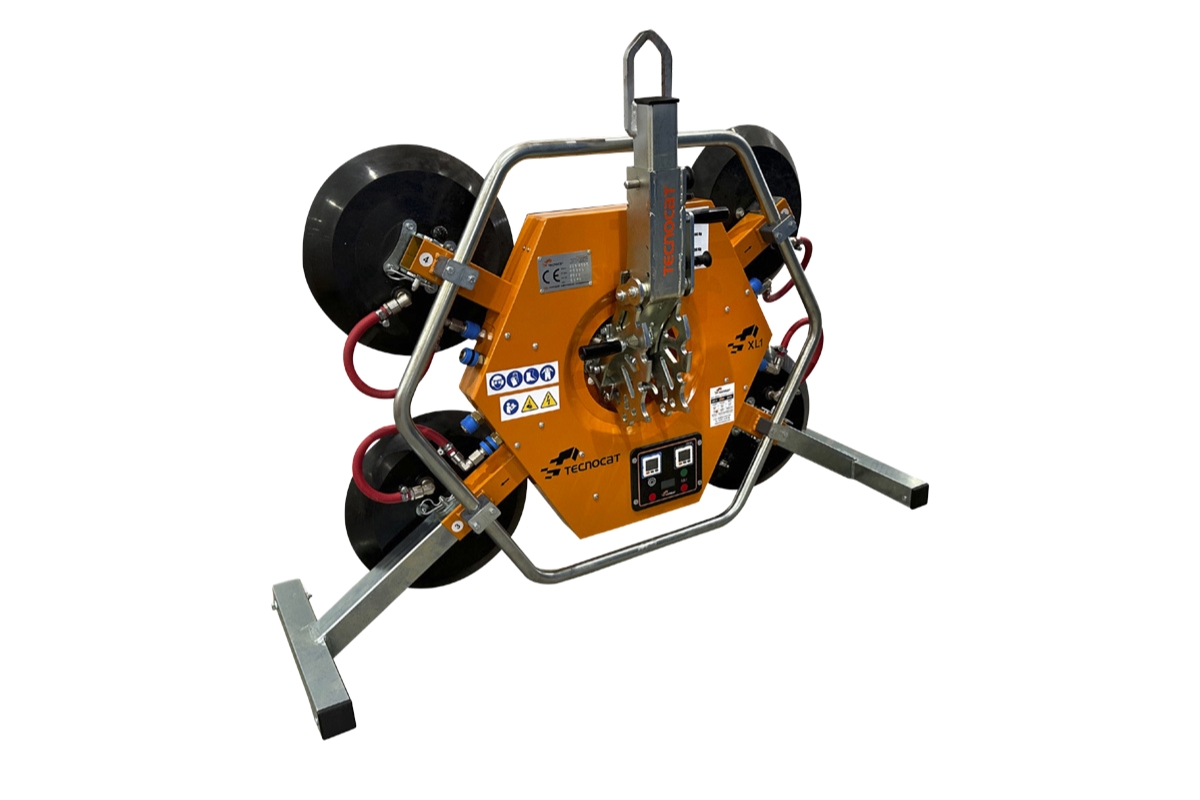

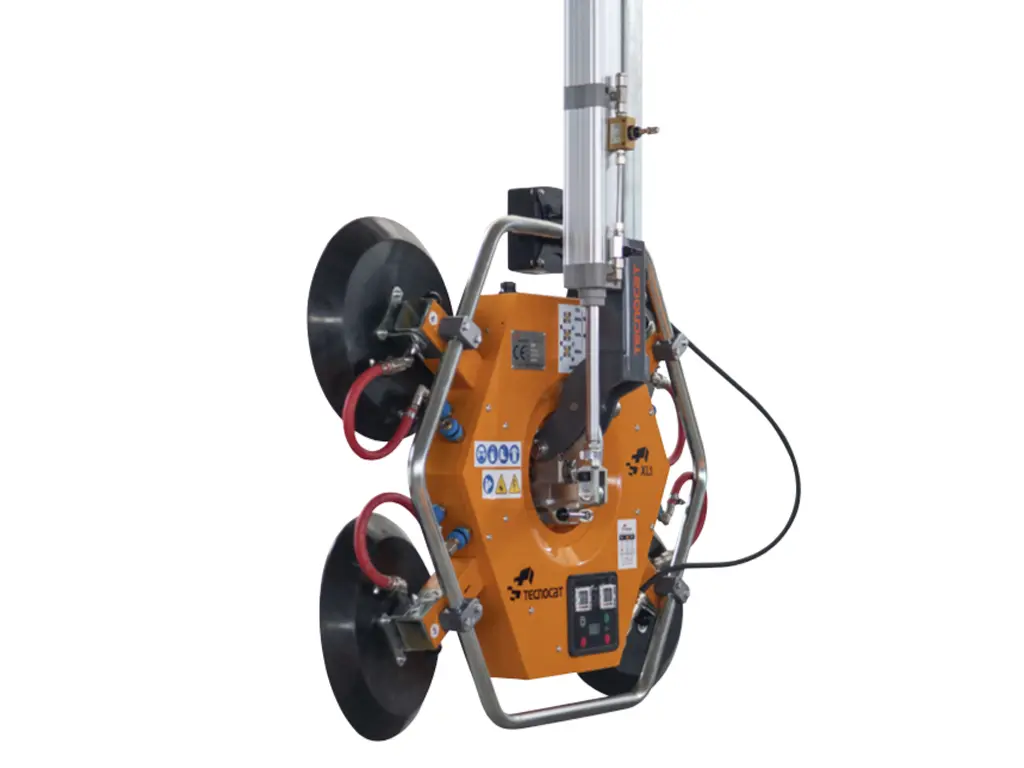

XL1
Ventosa profesional para la manipulación e instalación de vidrio en obra.

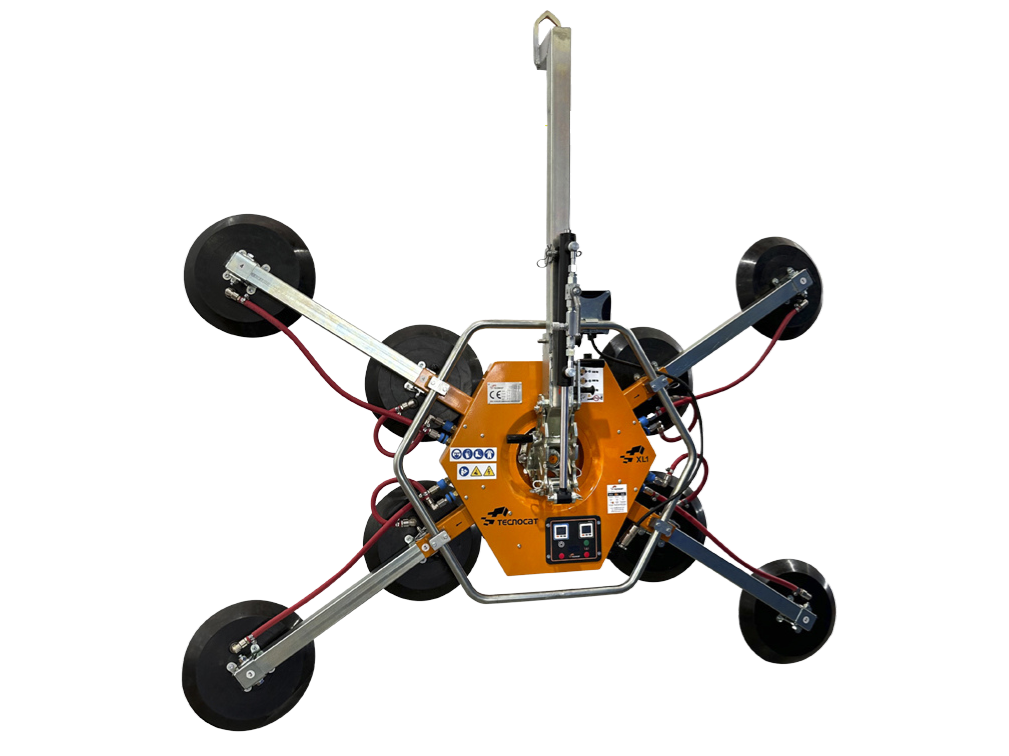

XL1-600G / XL1-600G+4
XL1-600G / XL1-600G+4
Ventosa profesional para la manipulación e instalación de vidrio en obra.
Un equipo pensado para instaladores que necesitan trabajar con seguridad, precisión y control durante las instalaciones en obra.
Su diseño ligero y compacto permite acceder a zonas complejas o espacios reducidos, como instalaciones entre fachada y andamio.
Funciona mediante batería, lo que permite trabajar con total autonomía, e incorpora doble circuito de vacío independiente conforme a la normativa EN-13155.
Su sistema modular permite adaptar rápidamente la superficie de agarre a distintos formatos de vidrio, ampliando la capacidad de carga cuando el proyecto lo requiere.
CAPACIDAD DE CARGA
Min 300 Kg - Max 600 Kg
ROTACIÓN
Manual 360º
TARA MÍNIMA
48 Kg
SISTEMA DE VACÍO
Doble circuito independiente EN-13155
PLATOS
Min 4 - Max 8
FUNCIONAMIENTO
A batería recargable
CONTROL
Indicadores digitales de vacío
BASCULACIÓN
Manual 0º - 60º - 90º
Un equipo pensado para instaladores que necesitan trabajar con seguridad, precisión y control durante las instalaciones de vidrio en obra.
Su diseño ligero y compacto permite acceder a zonas complejas o espacios reducidos, como instalaciones entre fachada y andamio.
Funciona mediante batería, lo que permite trabajar con total autonomía, e incorpora doble circuito de vacío independiente conforme a la normativa EN-13155.
Su sistema modular permite adaptar rápidamente la superficie de agarre a distintos formatos de vidrio, ampliando la capacidad de carga cuando el proyecto lo requiere.
CAPACIDAD DE CARGA
Min 300 Kg - Max 600 Kg
ROTACIÓN
Manual 360º
TARA MÍNIMA
48 Kg
SISTEMA DE VACÍO
Doble circuito independiente EN-13155
PLATOS
Min 4 - Max 8
FUNCIONAMIENTO
A batería recargable
CONTROL
Indicadores digitales de vacío
BASCULACIÓN
Manual 0º - 60º - 90º
Ventajas de la XL1
☑ Instalación segura de vidrio en obra
☑ Ideal para accesos complejos y reducidos
☑ Funcionamiento autónomo con batería integrada
☑ Sistema modular adaptable a cada instalación
☑ Ampliación fácil y rápida de la superficie de agarre
☑ Capacidad de carga hasta 600Kg
☑ Diseño compacto para maniobras en obra
☑ Manipulación precisa de grandes hojas
Características técnicas
Ventajas de la XL1
☑Instalación segura de vidrio en obra
☑Ideal para accesos complejos y reducidos
☑Funcionamiento autónomo con batería integrada
☑Sistema modular adaptable a cada instalación
☑Ampliación fácil y rápida de la superficie de agarre
☑Capacidad de carga hasta 600Kg
☑Diseño compacto para maniobras en obra
☑Manipulación precisa de grandes hojas
Características técnicas
Doble circuito de vacío independiente
El XL1-600G incorpora un sistema de doble circuito de vacío, conforme a la normativa EN-13155, que garantiza la sujeción segura del vidrio durante toda la maniobra.
Cada circuito funciona de forma independiente, lo que permite mantener la seguridad del sistema incluso en situaciones de pérdida parcial de vacío.
Funcionamiento autónomo a batería
El equipo funciona mediante batería recargable, lo que permite trabajar con total autonomía en obra sin depender de conexiones externas.
Esta característica facilita su uso en instalaciones en fachada, trabajos en altura o entornos donde el acceso a alimentación eléctrica es limitado.
Sistema digital de control del equipo
El XL1-600G integra indicadores digitales de nivel de vacío y estado de batería, permitiendo al operario supervisar en todo momento el funcionamiento del sistema.
Esta información proporciona mayor control durante la manipulación del vidrio y permite anticipar cualquier incidencia antes de que afecte al proceso de instalación.
Sistema de alarma de seguridad
El equipo incorpora alarmas luminosas y acústicas que alertan al operario en caso de variación en el nivel de vacío o estado del sistema.
Este sistema de aviso inmediato aumenta la seguridad durante la manipulación y permite reaccionar rápidamente ante cualquier anomalía.
Sistema modular de ventosas
El sistema de ventosas del XL1-600G está diseñado con configuración modular, lo que permite adaptar rápidamente la superficie de agarre a distintos formatos de vidrio.
Mediante la incorporación de extensiones adicionales, el equipo puede aumentar su superficie de sujeción y trabajar con hojas de mayor tamaño sin necesidad de cambiar de máquina.
Diseño compacto para accesos complejos
Su estructura ligera y dimensiones reducidas permiten trabajar en zonas donde el espacio es limitado, como instalaciones entre fachada y andamio o accesos difíciles habituales en obra.
Esto facilita la maniobrabilidad del equipo y permite realizar instalaciones en entornos donde otras máquinas más grandes no pueden operar.

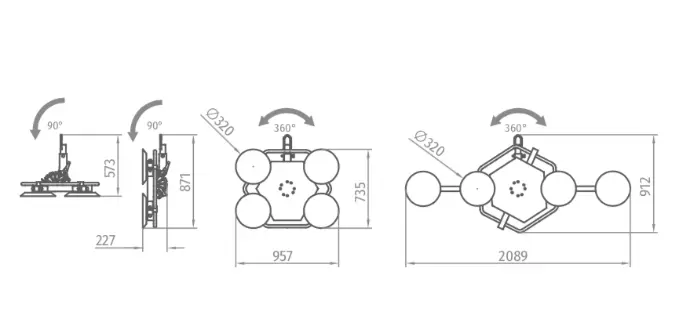

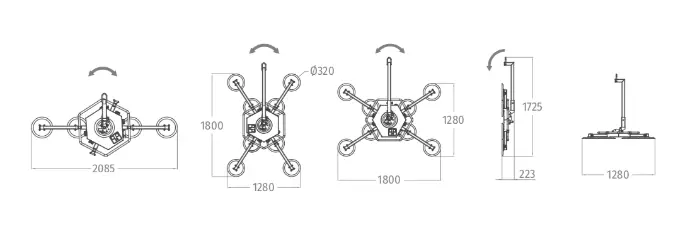

Planos
Planos

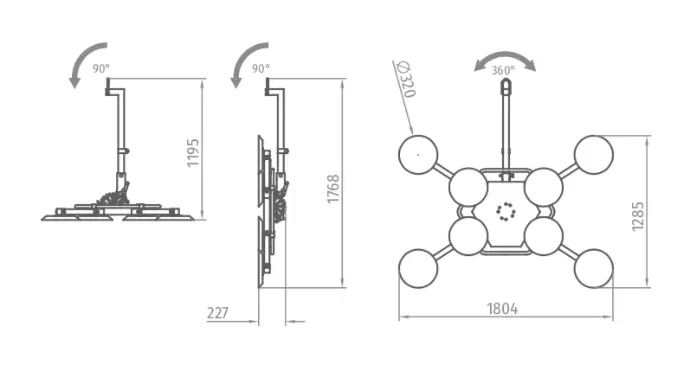

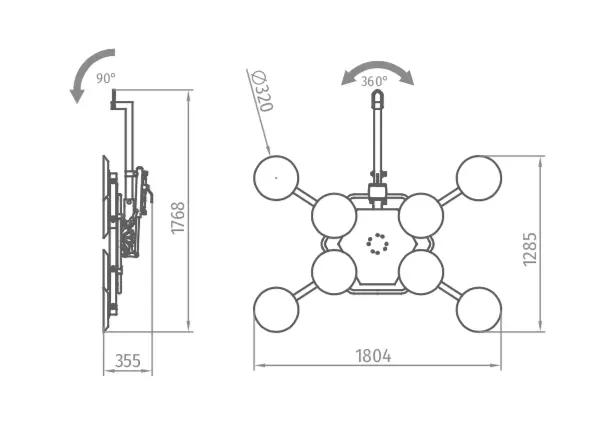

XL1-600G 4AL-XL1 - PI-XL1 - MI-04A
XL1-600G 4AL-XL1 - PI-XL1 - MI-04A
XL1-600G C150-XL1

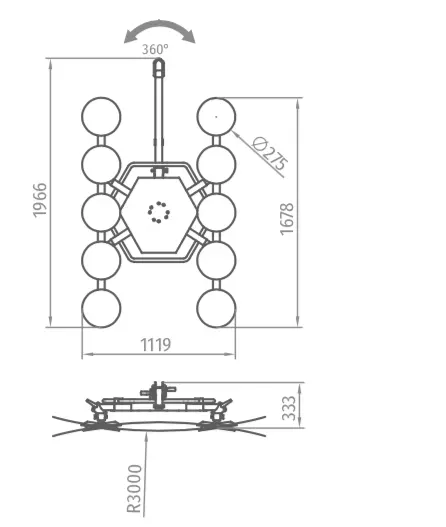

XL1-600G C275-XL1
XL1-600G C150-XL1
XL1-600G C275-XL1
Opcionales
Opcionales
Incluido
Soporte con ruedas
Extensión de sujeción fija 2 tamaños
Opcionales
CM-XL1 Caja metálica
PI-XL1.1 Piston basculante hidráulico
MI-04A Control remoto inalámbrico
RVS-01 Camara
ALS-C1 Luz auxiliar
C150-XL1 Brazo curvado 9+9 ventosas ø125 (270kg)
C275-XL1 Brazo curvado 5+5 ventosas ø275 (500kg)
4AL -XL1 Extensiones desmontables con ventosas
Incluido
Soporte con ruedas
Extensión de sujeción fija 2 tamaños
Opcionales
CM-XL1 Caja metálica
PI-XL1.1 Piston basculante hidráulico
MI-04A Control remoto inalámbrico
RVS-01 Camara
ALS-C1 Luz auxiliar
C150-XL1 Brazo curvado 9+9 ventosas ø125 (270kg)
C275-XL1 Brazo curvado 5+5 ventosas ø275 (500kg)
4AL -XL1 Extensiones desmontables con ventosas
