Sistemas de manipulación
Equipos de vacío diseñados para procesos específicos en líneas de producción, manipulación de grandes formatos de vidrio, gestión de cargas y aplicaciones donde los equipos de las series obra y fábrica no resultan adecuados.
Desde equipos de vacío fijos verticales u horizontales, sistemas para vidrios con tratamientos o capas de protección especiales, pinzas para la manipulación de hojas de vidrio, hasta carros de instalación manuales o automáticos.
Modelos FF Soluciones para la manipulación de vidrio en posiciones verticales y horizontales
Permiten la manipulación de láminas en posición vertical y horizontal
Diseñados para mover y manipular hojas de vidrio de gran tamaño
FF1
Diseñado específicamente para la manipulación en fábrica de láminas de vidrio en posición horizontal.
C.CARGA
Max. 800Kg.
POSICIÓN DE TRABAJO
Horizontal
MATERIALES
Apto para cualquier plancha de material rígido, liso y limpio (no poroso)
ACOMETIDA
Eléctrico

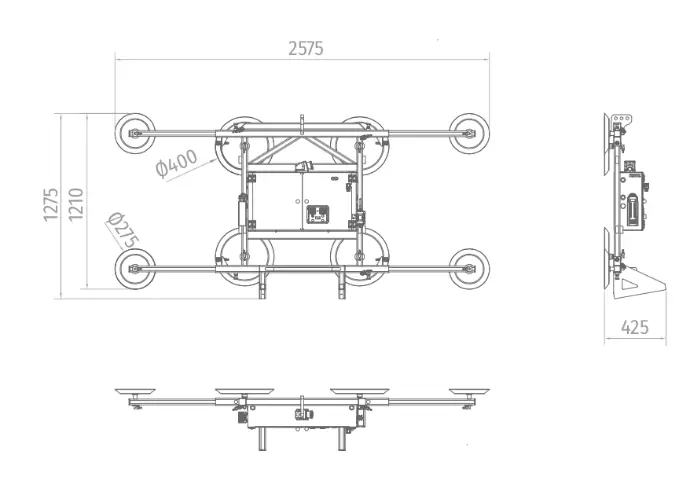

FF3
Diseñado para manipular hojas de diferentes medidas y pesos, de posición vertical a vertical.
C.CARGA
Sin extensiones Max. 1.000Kg.
Con extensiones Max. 1.400Kg.
POSICIÓN DE TRABAJO
Vertical
MATERIALES
Apto para cualquier plancha de material rígido, liso y limpio (no poroso)
ACOMETIDA
Eléctrico
FF4
Diseñado específicamente para la manipulación en fábrica de láminas de vidrio en posición vertical.
C.CARGA
Sin extensiones Max. 2.000Kg.
Con extensiones Max. 2.400Kg.
POSICIÓN DE TRABAJO
Vertical
MATERIALES
Apto para cualquier plancha de material rígido, liso y limpio (no poroso)
ACOMETIDA
Eléctrico
FF5
Especial para vidrio cámara. El sistema incorpora apoyos inferiores y garras superiores que evitan el desplazamiento de las piezas mientras la unión aún no se ha fraguado. Incluye sistema de nivelación motorizada.
C.CARGA
Sin extensiones Max. 3.000Kg.
Con extensiones Max. 3.500Kg.
POSICIÓN DE TRABAJO
Vertical
MATERIALES
Vidrio cámara
ACOMETIDA
Eléctrico
TAMAÑO
Hasta 9 x 3,21 m
Modelos FD Soluciones para vidrio en posición vertical como vidrios cámara y paneles estructurales.
Diseñados para aplicaciones donde el vidrio permanece en posición vertical
Proporciona un agarre firme y equilibrado en ambos lados del vidrio.
Operan con alimentación eléctrica adaptable
FD1 - 500
Diseñado para una manipulación segura y eficiente de vidrios en la salida de líneas de doble acristalamiento.
C.CARGA
MAX. 500Kg
POSICIÓN DE TRABAJO
Vertical
USO
Movimientos en vertical, con capacidad de alternancia en la cara de apoyo.
Modelos FD
FD2 - 1000
Diseñado para una manipulación segura y eficiente de vidrios en la salida de líneas de doble acristalamiento.
C.CARGA
MAX. 1.000Kg
POSICIÓN DE TRABAJO
Vertical
USO
Movimientos en vertical, con capacidad de alternancia en la cara de apoyo.
Modelos FF _ Soluciones para la manipulación de vidrio en posiciones verticales y horizontales
Permiten la manipulación de láminas en posición vertical y horizontal
Diseñados para mover y manipular hojas de vidrio de gran tamaño
FF1 - 240
Diseñado específicamente para la manipulación en fábrica de láminas de vidrio en posición horizontal.
Apto con otros materiales como planchas metálicas, de composite, sintéticos, madera, etc...
Equipo ligero
Diferentes opciones de configuracion para los platos
Capacidad de carga Min. 120Kg - Max. 800Kg.
FF3 - 1000
Diseñado para manipular hojas de diferentes medidas y pesos, siempre en posición vertical. Su tamaño y platos permiten manipular vidrios largos y estrechos.
Apto para trabajos de fábrica y de obra
Apta para procesos que no requieran giro ni basculación.
Diferentes opciones de configuracion para parrilla y platos
Capacidad de carga Min. 600Kg - Max. 2.400Kg.
FF4 - 2400
Diseñado específicamente para la manipulación en fábrica de láminas de vidrio en posición vertical.
Diferentes opciones de configuracion para los platos
Capacidad de carga Min. 2.000Kg - Max. 2.400Kg.
FF5 - 3500
El sistema incorpora apoyos inferiores y garras superiores que, en conjunto, evitan el desplazamiento de las piezas mientras la unión entre ambos vidrios aún no se ha fraguado.
Permite manipular piezas de hasta 9 x 3,21 m y 3.500 kg
equipado con sistemas de nivelación e inclinación.
Diferentes opciones de configuracion para parrilla y platos
Capacidad de carga Min. 600Kg - Max. 2.400Kg.
