VENTOSA NEUMÁTICA PARA FÁBRICA

VNL-GB2 · VNL-GB2+2

Manipulación neumática vertical y horizontal con giro y basculación de 0° a 90°.

Capacidad máxima 200 kg

Funcionamiento Neumático

Movimientos Giro + basculación

Ventosa neumática VNL-GB2 Tecnocat para manipulación vertical y horizontal de vidrio

DATOS TÉCNICOS

VNL-GB2 · VNL-GB2+2

Capacidad máxima: 200 kg
Funcionamiento: Neumático
Giro: 0° – 90°
Basculación: 0° – 90°
Alimentación: 7 bar · 200 L/min
Caudal de vacío: 40 L/min
Superficie de agarre: 300 × 300 mm
Versiones: GB2 · GB2+2

01

COMPATIBILIDAD

Compatible con CML-B4

Preparado para trabajar conjuntamente con el sistema de elevación CML-B4 de Tecnocat.

02

AUTONOMÍA

No requiere polipasto

El propio sistema de elevación permite trabajar sin necesidad de incorporar un polipasto adicional.

03

ELEVACIÓN

Pistón neumático propio

La elevación se realiza mediante un pistón neumático integrado en el propio equipo.

MANIPULACIÓN VERTICAL Y HORIZONTAL

Dos movimientos neumáticos para ampliar las posibilidades de manipulación

La VNL-GB2 de Tecnocat es una ventosa neumática compacta diseñada para la manipulación de vidrio y otros materiales rígidos tanto en posición vertical como horizontal.

Incorpora giro y basculación neumáticos de 0° a 90°, facilitando el cambio de posición de la pieza durante diferentes fases del proceso productivo.

Está especialmente indicada para trabajos con canteadoras, CNC verticales y horizontales, laminadoras, hornos de templado, mesas de corte y procesos de ensamblaje de puertas y ventanas.

Su pistón neumático permite realizar la elevación desde el propio equipo y dispone además de control extensible horizontal, indicadores de presión y vacío y alarma de seguridad de vacío.

Giro y basculación neumáticos de 0° a 90° para trabajar en vertical y horizontal.

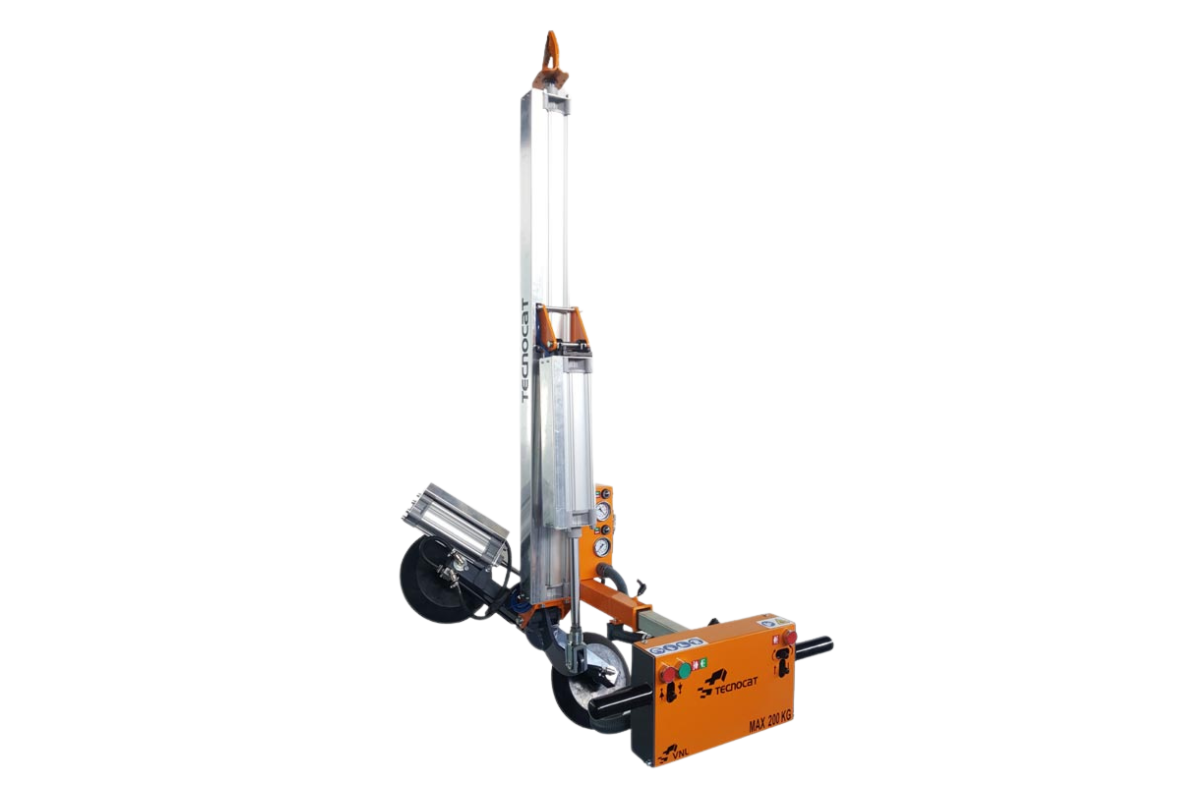

01 · VNL-GB2

Manipulación vertical y horizontal

Giro y basculación neumáticos de 0° a 90° para adaptar la posición del vidrio durante el proceso.

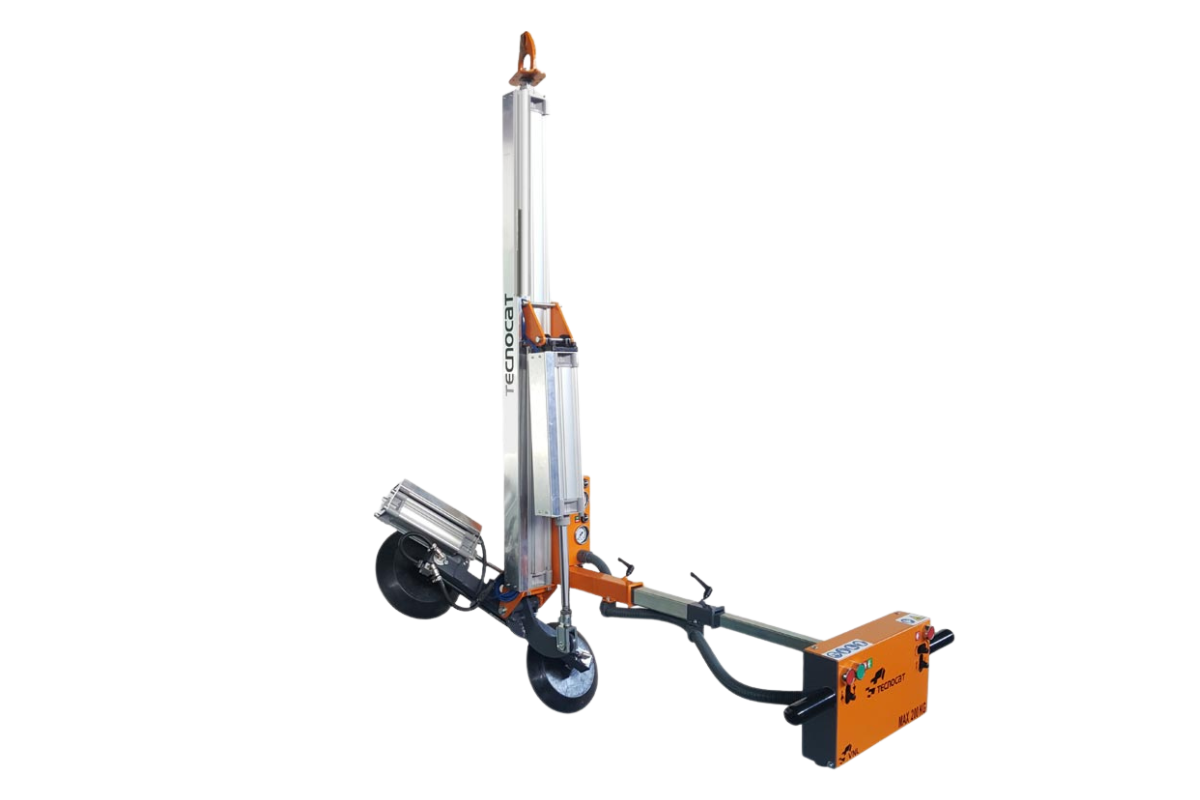

02 · ELEVACIÓN NEUMÁTICA

Elevación propia, sin polipasto

Pistón neumático integrado y control extensible horizontal para agilizar la manipulación en fábrica.

01 / 02

Descargar ficha técnica ↓ Solicita información ↗

PLANOS Y CONFIGURACIONES

VNL-GB2 · VNL-GB2+2

Consulta las dos configuraciones disponibles y sus principales diferencias de peso.

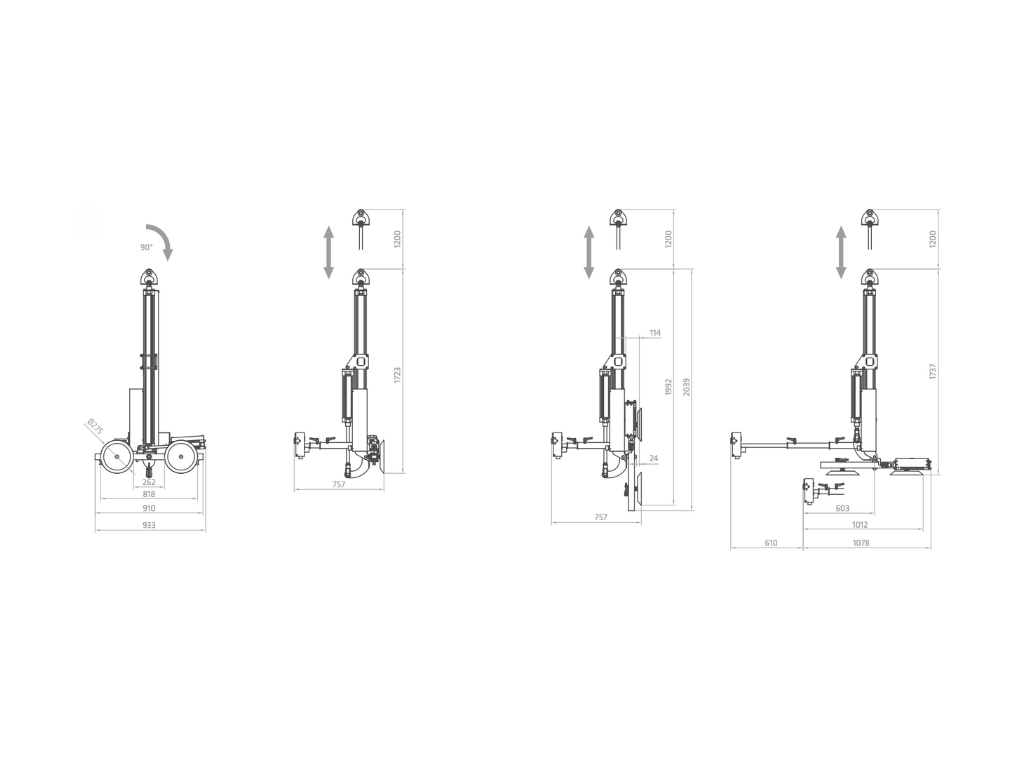

CONFIGURACIÓN ESTÁNDAR

VNL-GB2

CAPACIDAD 200 kg

PESO 52 kg

Descargar ficha técnica ↓

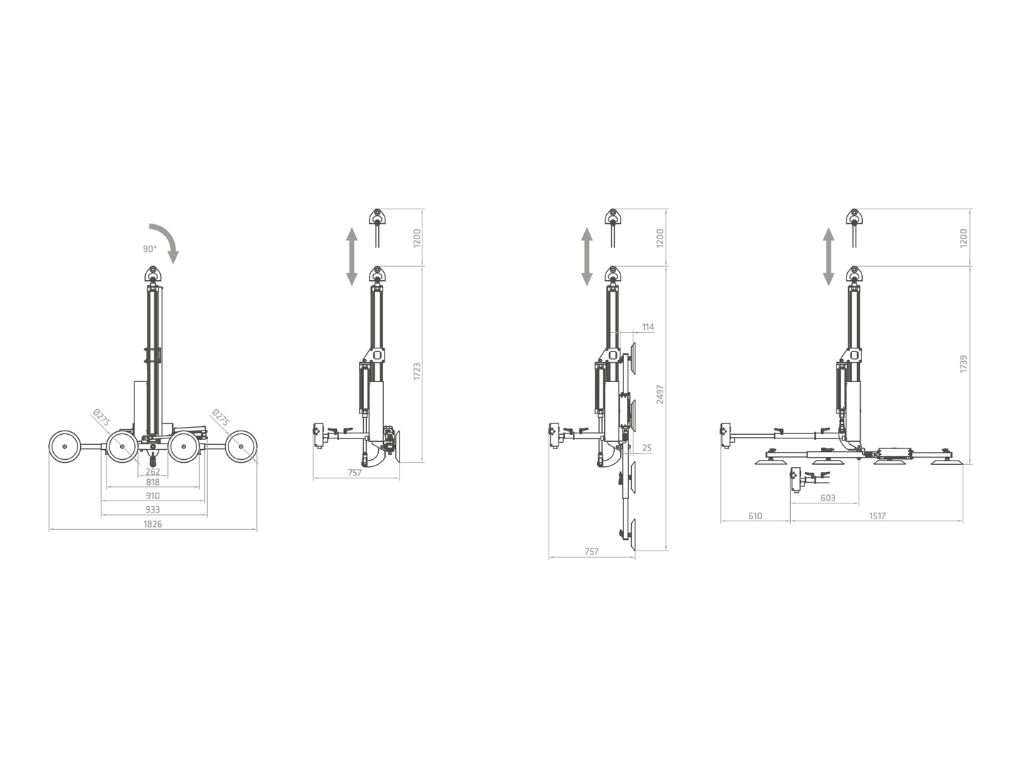

CONFIGURACIÓN +2

VNL-GB2+2

CAPACIDAD 200 kg

PESO 60 kg

Descargar ficha técnica ↓

CONFIGURACIÓN DEL EQUIPO

¿VNL-GB2 o VNL-GB2+2?

Solicita información ↗

CARACTERÍSTICAS TÉCNICAS

Movimiento neumático en dos ejes

01

NEUMÁTICA

Funcionamiento totalmente neumático

7 bar · 200 L/min

El equipo funciona mediante aire a presión, integrando sus principales movimientos dentro de un sistema completamente neumático.

02

GIRO

Giro neumático de 0° a 90°

Rotación controlada

Permite girar la pieza neumáticamente entre 0° y 90° para adaptarla a diferentes fases del proceso.

03

BASCULACIÓN

Basculación neumática de 0° a 90°

Vertical ↔ horizontal

El movimiento de basculación permite pasar de posición vertical a horizontal, ampliando las aplicaciones del equipo dentro de fábrica.

04

ELEVACIÓN

Pistón neumático de elevación propio

No requiere polipasto

La elevación se realiza mediante un pistón neumático integrado, evitando la necesidad de incorporar un polipasto adicional.

05

VACÍO

Generación de vacío mediante Venturi

40 L/min

El sistema genera el vacío mediante boquillas Venturi integradas en el funcionamiento neumático del equipo.

06

CONTROL

Control y supervisión integrados

Presión · vacío · alarma

Incorpora control extensible horizontal, indicadores de presión de aire y vacío y alarma de seguridad del sistema de vacío.

ASESORAMIENTO TÉCNICO

¿Necesitas manipular vidrio entre posición vertical y horizontal?

Solicita información ↗

Ejemplos de uso

Descubre más sobre la XL1.

VENTAJAS

Más posibilidades de manipulación en un equipo compacto

Giro, basculación y elevación neumáticos para adaptar el vidrio a diferentes procesos dentro de fábrica.

01

VERSATILIDAD

Trabajo vertical y horizontal

Permite cambiar la orientación de la pieza para adaptarla a diferentes procesos de producción.

02

MOVIMIENTOS

Giro y basculación neumáticos

Dos movimientos de 0° a 90° amplían las posibilidades de posicionamiento de la carga.

03

ELEVACIÓN

Sin polipasto adicional

El pistón neumático propio permite realizar la elevación directamente desde el equipo.

04

APLICACIONES

Integración en múltiples procesos

Adecuada para CNC, canteadoras, laminadoras, hornos, mesas de corte y ensamblaje.

05

CAPACIDAD

Hasta 200 kg

Las configuraciones VNL-GB2 y VNL-GB2+2 mantienen una capacidad máxima de 200 kg.

06

MATERIALES

Diferentes materiales rígidos

Aplicable a vidrio y otros materiales como piedra, cerámica, madera o metal.

07

CONTROL

Supervisión durante la manipulación

Indicadores de presión y vacío, junto con alarma de seguridad del sistema de vacío.

ASESORAMIENTO TÉCNICO

¿Necesitas incorporar giro y basculación a tu proceso?

Solicita información ↗

CONTACTO TÉCNICO

Solicita más información

Cuéntanos qué necesitas y nuestro equipo técnico te ayudará a encontrar la solución más adecuada para tu proyecto.
