VENTOSA NEUMÁTICA PARA FÁBRICA

VNL-G2 · VNL-G2+2

Manipulación vertical neumática, ágil y precisa para procesos de fabricación de vidrio.

Capacidad máxima 200 kg

Funcionamiento Neumático

Giro 0° – 90°

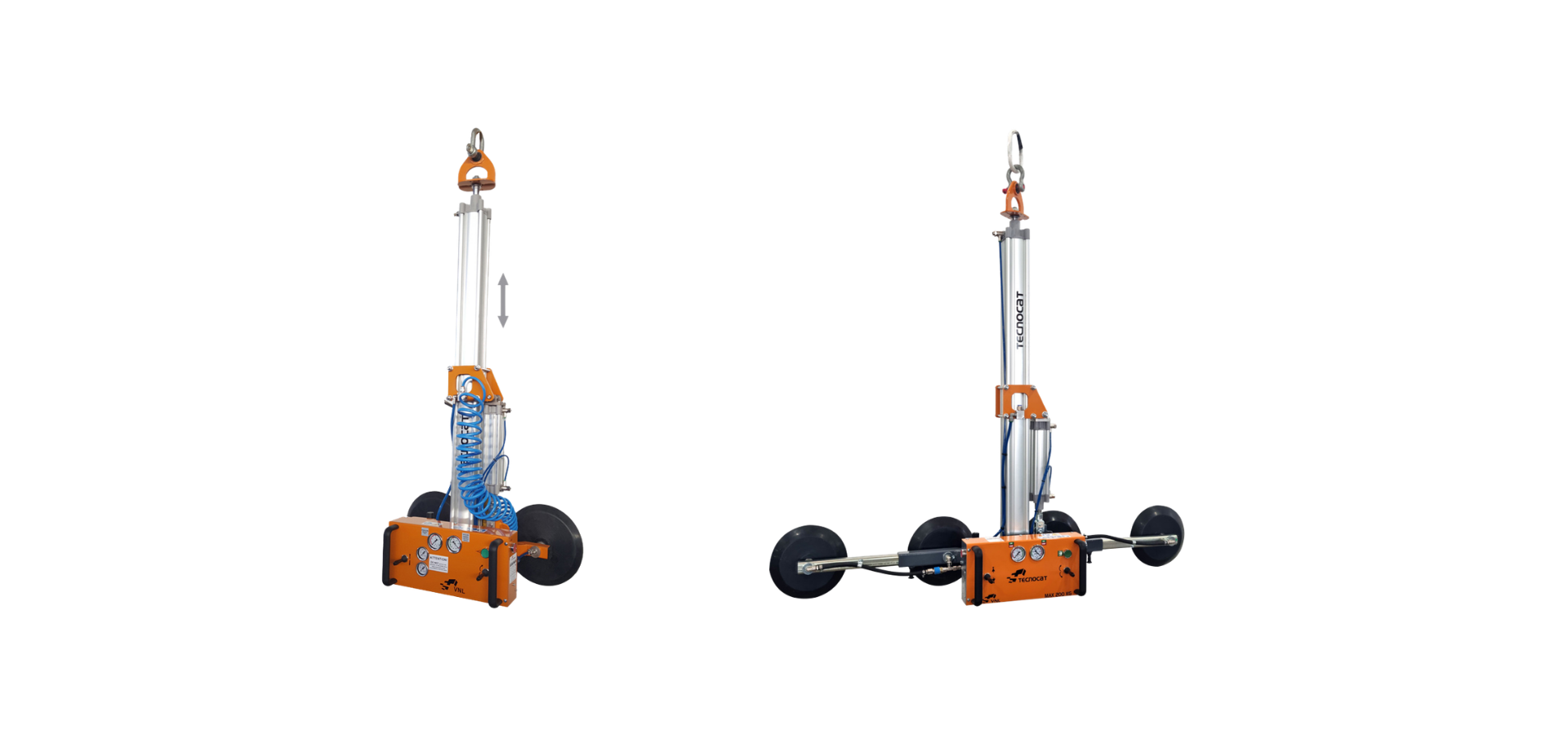

Ventosa neumática VNL-G2 de Tecnocat para manipulación vertical de vidrio

DATOS TÉCNICOS

VNL-G2 · VNL-G2+2

Capacidad máxima: 200 kg
Funcionamiento: Neumático
Giro: 0° – 90°
Elevación: Pistón neumático
Peso VNL-G2: 47 kg
Peso VNL-G2+2: 55 kg
Caudal de vacío: 40 L/min
Configuraciones: VNL-G2 · VNL-G2+2

01

COMPATIBILIDAD

Compatible con CML-B4

Preparado para trabajar conjuntamente con el sistema de elevación CML-B4 de Tecnocat.

02

AUTONOMÍA

No requiere polipasto

El propio sistema de elevación del equipo permite trabajar sin necesidad de incorporar un polipasto adicional.

03

ELEVACIÓN

Pistón neumático propio

La elevación se realiza mediante un pistón neumático integrado en el propio equipo.

MANIPULACIÓN VERTICAL NEUMÁTICA

Ligera, compacta y diseñada para procesos verticales

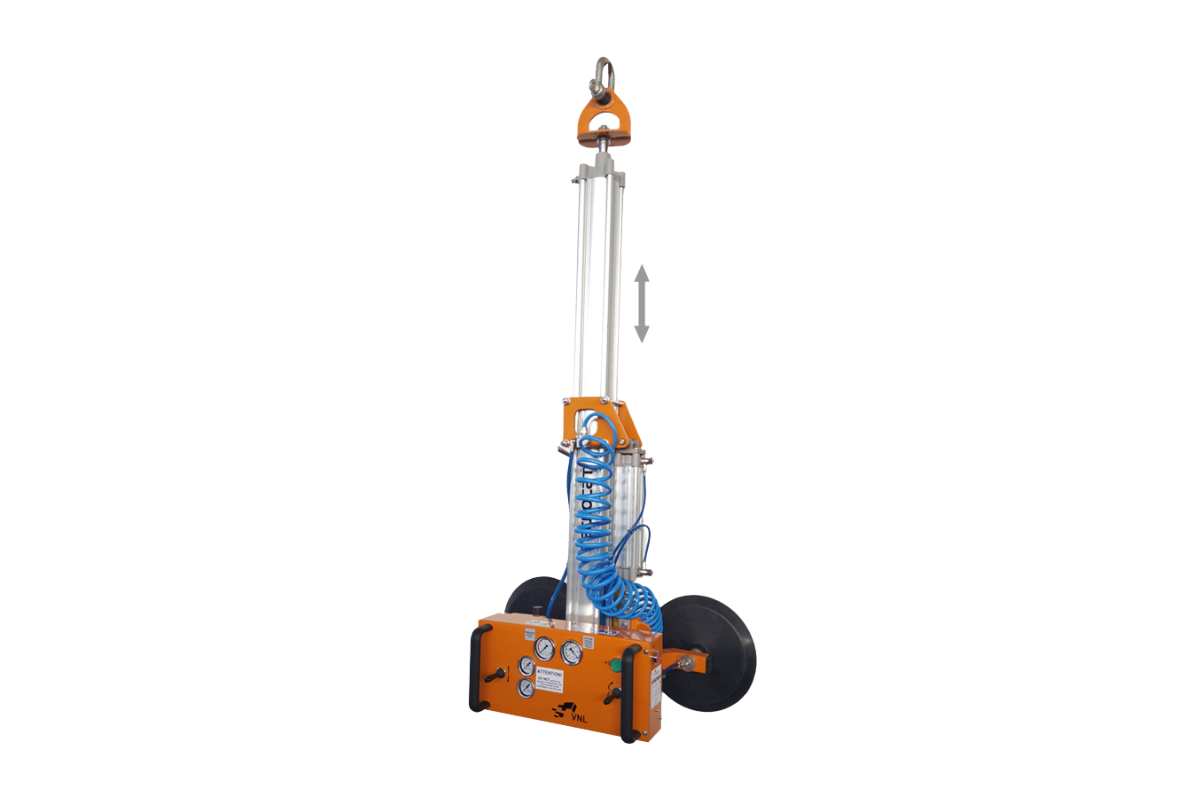

La VNL-G2 de Tecnocat es una ventosa neumática desarrollada para la manipulación vertical de vidrio en procesos de fabricación.

Su giro neumático de 0° a 90° facilita el posicionamiento del vidrio en operaciones con canteadoras, CNC verticales, lavadoras y procesos de fabricación de puertas y ventanas.

Incorpora un pistón neumático de elevación propio, por lo que no necesita polipasto para realizar el movimiento de elevación del equipo.

Está disponible como VNL-G2 y como VNL-G2+2 con extensiones, ambas con capacidad máxima de 200 kg.

Funcionamiento totalmente neumático, giro 0–90° y elevación mediante pistón propio.

01 · MANIPULACIÓN VERTICAL

Compacta y preparada para fábrica

Una solución neumática para manipular vidrio en vertical con una capacidad máxima de 200 kg.

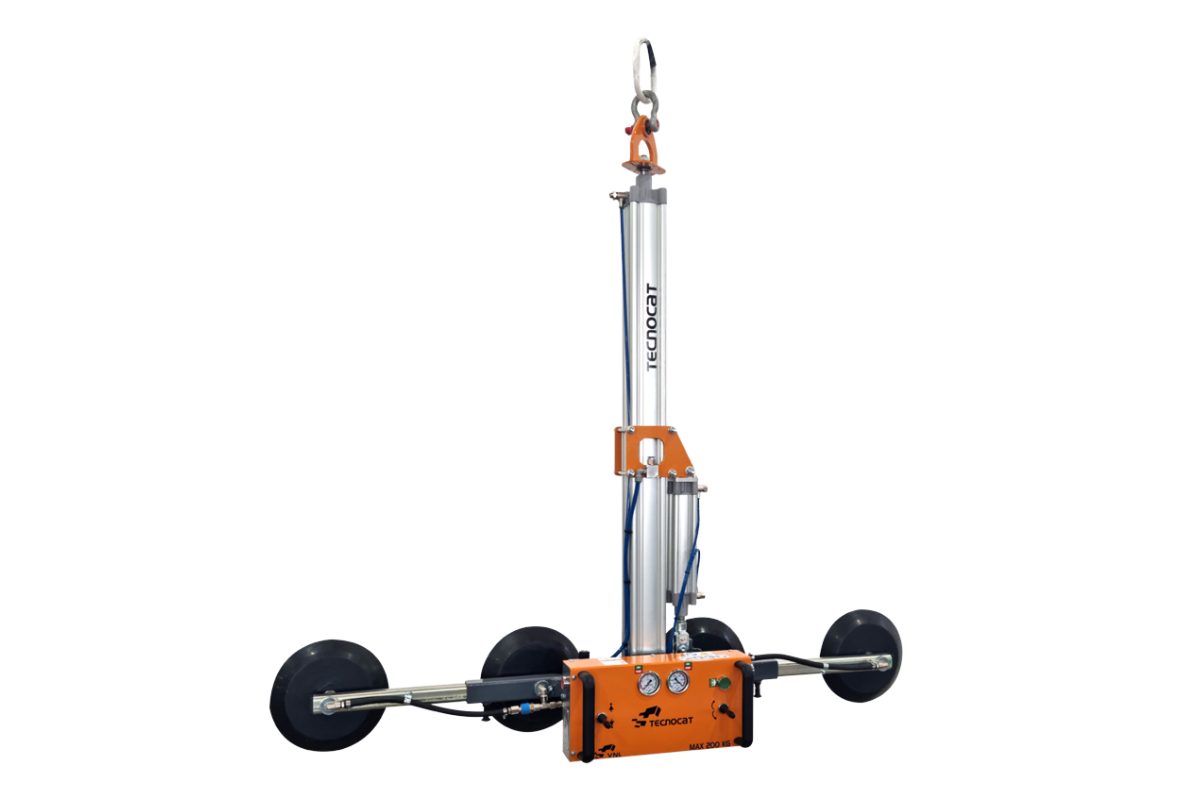

VNL-G2 para manipulación vertical de vidrio

02 · GIRO NEUMÁTICO

Giro controlado de 0° a 90°

Facilita el posicionamiento del vidrio durante las diferentes fases del proceso de fabricación.

03 · VNL-G2+2

Disponible con extensiones

La configuración VNL-G2+2 amplía la estructura del equipo manteniendo una capacidad máxima de 200 kg.

01 / 03

Descargar ficha técnica ↓ Solicita información ↗

CARACTERÍSTICAS TÉCNICAS

Funcionamiento neumático para procesos verticales

01

NEUMÁTICA

Funcionamiento totalmente neumático

Sistema alimentado por aire

Los principales movimientos del equipo funcionan mediante sistema neumático, ofreciendo una solución sencilla para procesos de manipulación en fábrica.

02

ELEVACIÓN

Pistón de elevación propio

Elevación integrada

Incorpora un pistón neumático propio que permite realizar la elevación sin necesidad de utilizar un polipasto.

03

GIRO

Giro neumático de 0° a 90°

Rotación vertical controlada

El sistema de giro neumático permite posicionar el vidrio entre 0° y 90° durante las diferentes fases del proceso.

04

VACÍO

Generación de vacío mediante Venturi

Caudal de vacío 40 L/min

El vacío se genera mediante sistema Venturi integrado dentro del funcionamiento neumático del equipo.

05

CONTROL

Control de presión y vacío

Indicadores integrados

Incorpora indicadores de presión de aire y vacío para facilitar el control del sistema durante el uso.

06

SEGURIDAD

Alarma de seguridad de vacío

Supervisión del vacío

El equipo incorpora alarma de seguridad asociada al sistema de vacío para disponer de una referencia adicional durante la manipulación.

ASESORAMIENTO TÉCNICO

¿Quieres saber si la VNL-G2 encaja en tu proceso?

Solicita información ↗

Ejemplos de uso

Descubre más sobre la XL1.

PLANOS Y CONFIGURACIONES

VNL-G2 · VNL-G2+2

Dos configuraciones para adaptar el equipo a diferentes necesidades de manipulación.

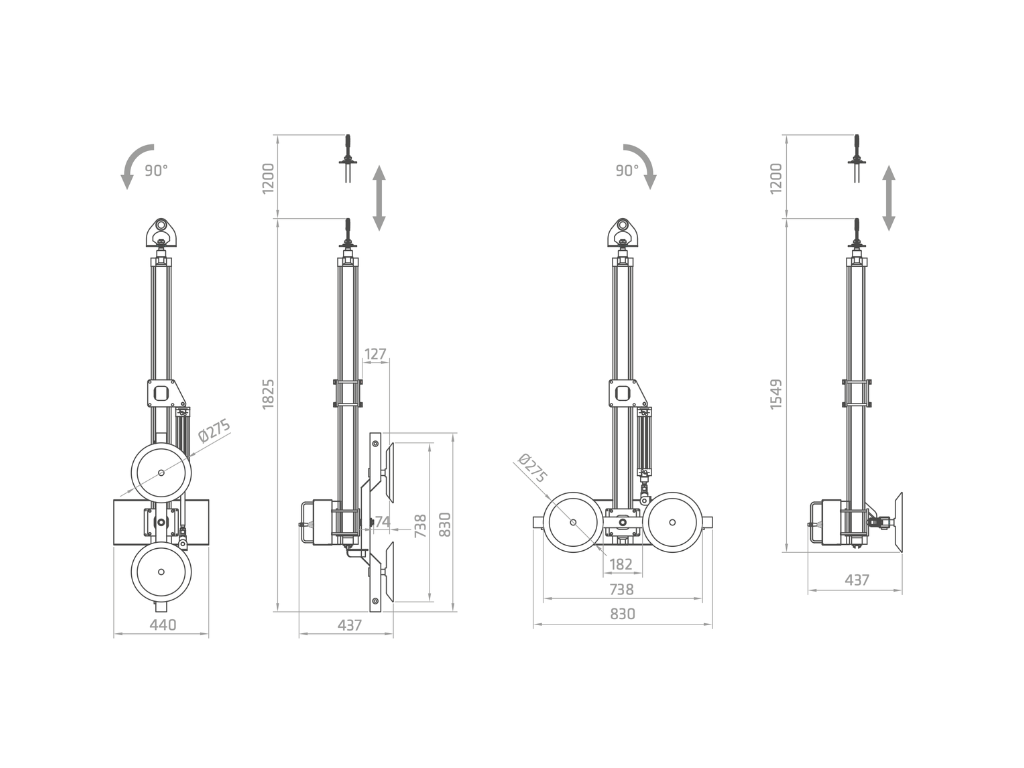

CONFIGURACIÓN ESTÁNDAR

VNL-G2

CAPACIDAD 200 kg

PESO 47 kg

Descargar ficha técnica ↓

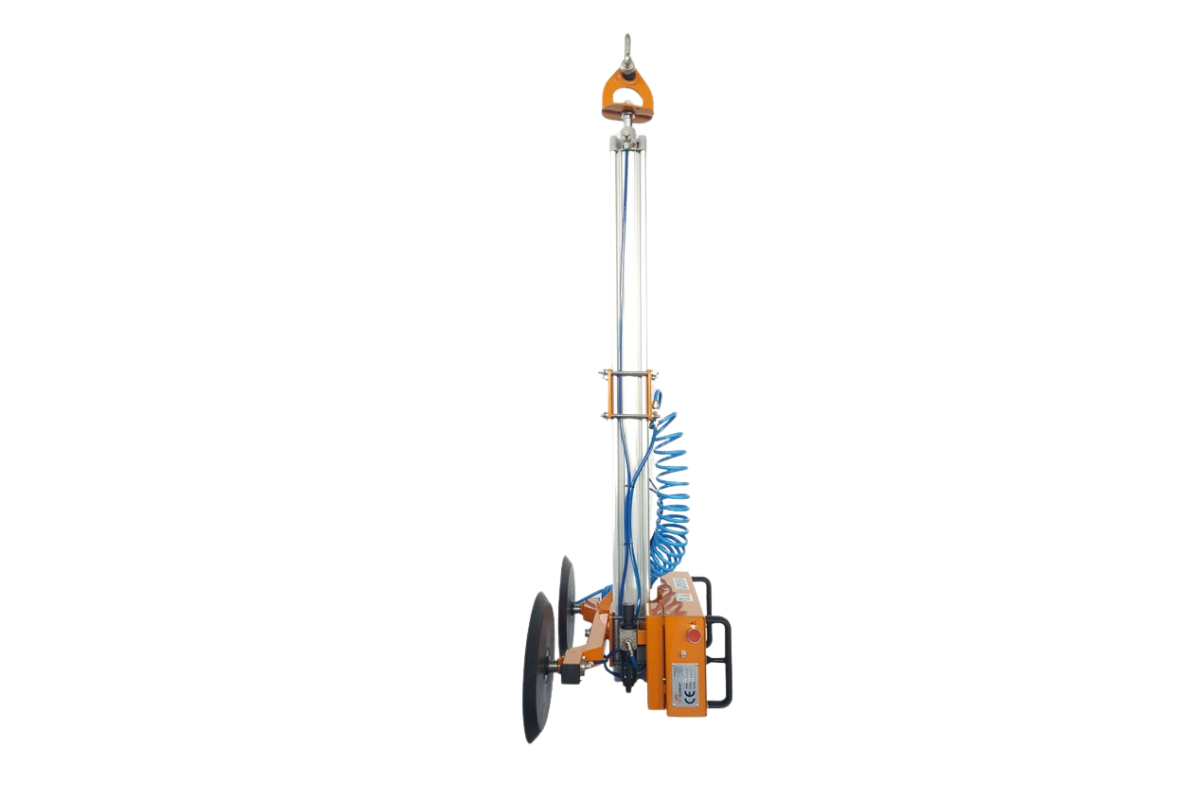

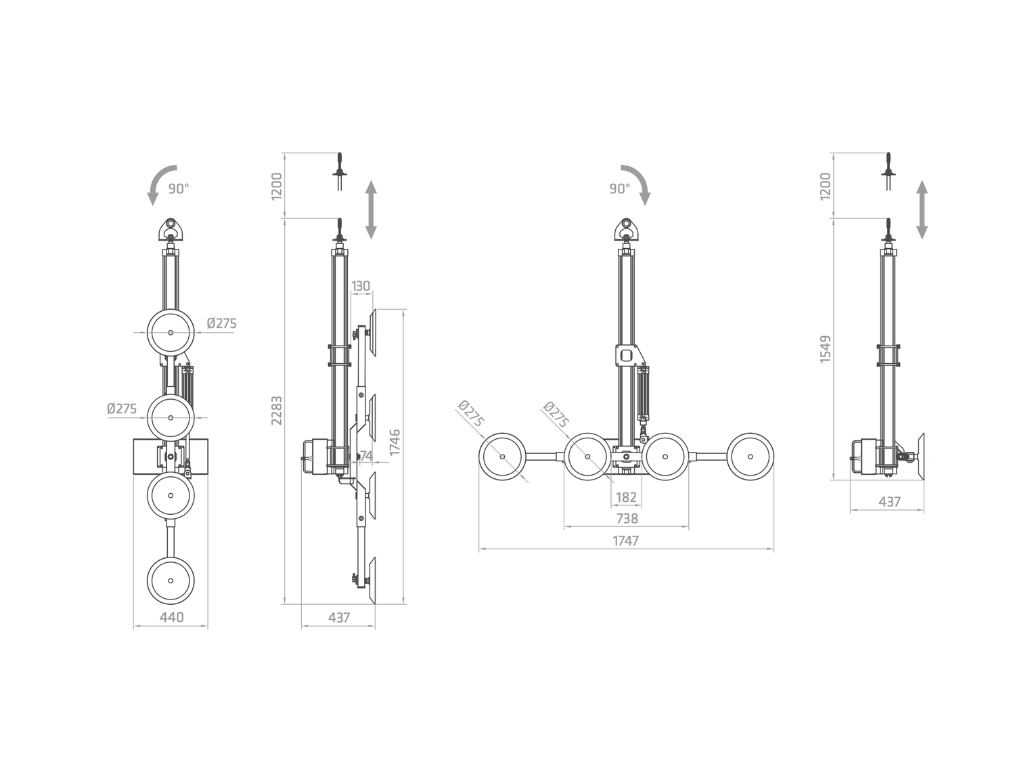

CONFIGURACIÓN CON EXTENSIONES

VNL-G2+2

CAPACIDAD 200 kg

PESO 55 kg

Descargar ficha técnica ↓

CONFIGURACIÓN DEL EQUIPO

¿Necesitas saber qué versión encaja mejor en tu proceso?

Solicita información ↗

VENTAJAS

Agilidad y simplicidad para la manipulación vertical

Una solución neumática compacta para agilizar los procesos diarios de manipulación de vidrio dentro de fábrica.

01

NEUMÁTICA

Funcionamiento totalmente neumático

El sistema utiliza aire para el funcionamiento de sus principales movimientos.

02

ELEVACIÓN

Pistón de elevación propio

Permite realizar la elevación mediante el propio sistema neumático del equipo.

03

AGILIDAD

Giro rápido de 0° a 90°

Facilita el cambio de posición del vidrio durante procesos verticales de fabricación.

04

INTEGRACIÓN

Pensada para procesos de fábrica

Adecuada para canteadoras, CNC verticales, lavadoras y fabricación de puertas y ventanas.

05

CAPACIDAD

Hasta 200 kg

Las dos configuraciones mantienen una capacidad máxima de carga de 200 kg.

06

MANTENIMIENTO

Sistema sencillo y de bajo mantenimiento

Su planteamiento neumático ofrece una solución funcional para el uso continuado en fábrica.

07

CONFIGURACIÓN

Disponible con extensiones

La versión VNL-G2+2 incorpora extensiones como alternativa a la configuración estándar.

ASESORAMIENTO TÉCNICO

¿VNL-G2 o VNL-G2+2? Te ayudamos a definir la configuración.

Solicita información ↗

CONTACTO TÉCNICO

Solicita más información

Cuéntanos qué necesitas y nuestro equipo técnico te ayudará a encontrar la solución más adecuada para tu proyecto.
