ROBOT PARA MANIPULACIÓN DE VIDRIO

SL 1009 Outdoor

Robot de alta capacidad para la manipulación e instalación de vidrio de gran formato, con movimientos hidráulicos proporcionales y capacidad de carga de hasta 1.000 kg.

Capacidad máxima 1.000 kg
Altura de elevación 465 cm
Extensión del brazo 166 cm

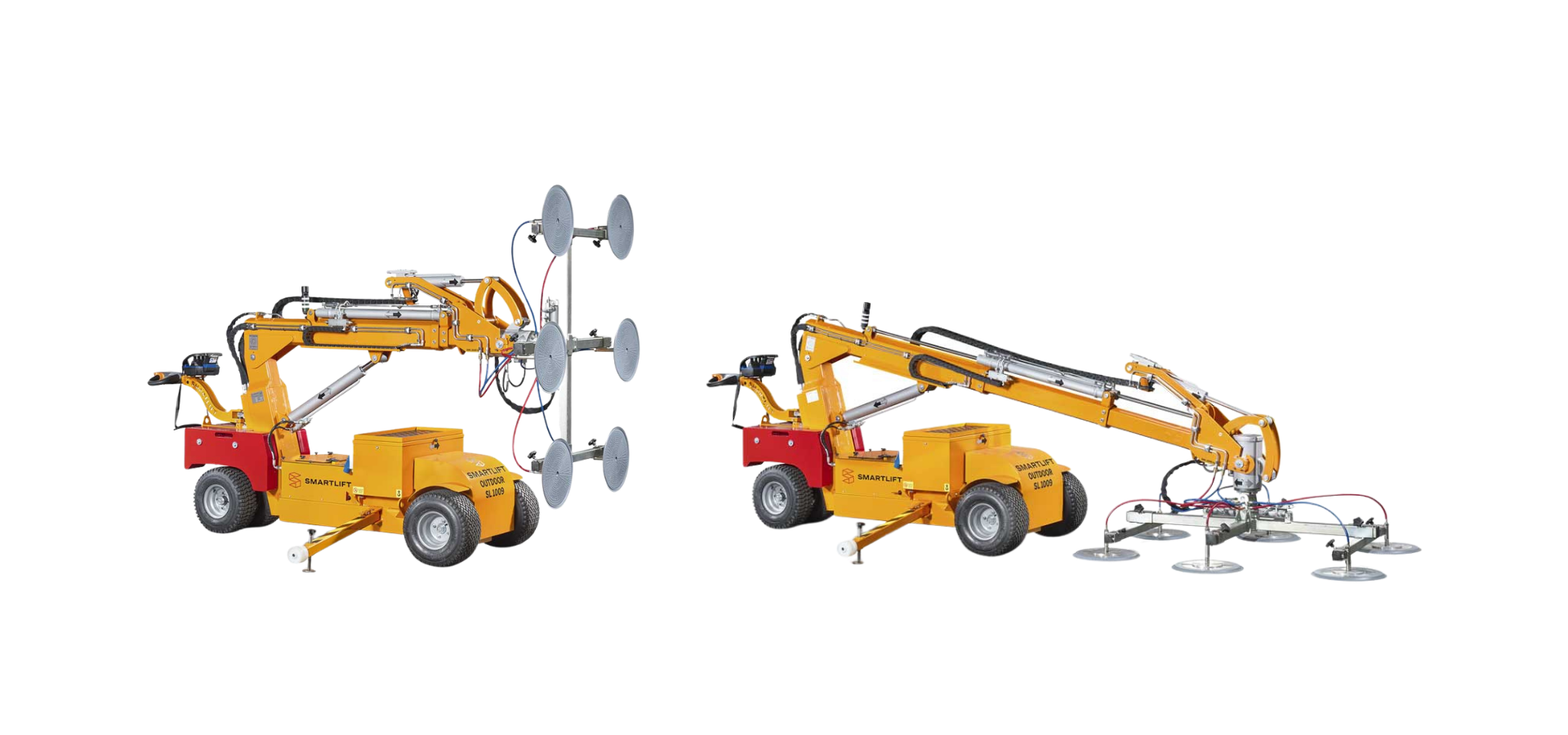

Robot SL 1009 Outdoor para manipulación e instalación de vidrio de gran formato
DATOS TÉCNICOS

Datos técnicos del SL 1009 Outdoor

Un robot de gran capacidad y alcance para manipular y posicionar vidrio de gran formato en proyectos de instalación exigentes.

Capacidad máxima
1.000 kg
Capacidad brazo extendido
280 kg
Altura de elevación
465 cm
Extensión del brazo
83 + 83 cm
Rotación
±90°
Desplazamiento lateral
10 cm
Tara
1.480 kg
Ancho
102 cm
CONTROL DEL EQUIPO Sistema hidráulico proporcional

El brazo y el yugo responden proporcionalmente a las órdenes del operador, permitiendo realizar pequeños ajustes durante el posicionamiento de piezas de vidrio de gran formato.

GRAN CAPACIDAD · ALCANCE · CONTROL

SL 1009 Outdoor: control preciso para vidrio de gran formato

El SL 1009 Outdoor es un robot para la manipulación e instalación de vidrio desarrollado para trabajar con piezas pesadas y de gran formato.

Su capacidad máxima de 1.000 kg, combinada con un brazo telescópico de doble extensión y una altura de elevación de hasta 4,65 metros, amplía las posibilidades de posicionamiento durante la instalación.

El sistema hidráulico proporcional permite realizar movimientos progresivos del brazo y del yugo, facilitando pequeños ajustes durante la aproximación y colocación final de la pieza.

El equipo incorpora además control remoto inalámbrico, permitiendo al operario desplazarse alrededor de la zona de trabajo mientras controla los movimientos del robot.

Una solución para instalaciones donde el peso, las dimensiones de la pieza y la necesidad de realizar ajustes precisos condicionan la maniobra.

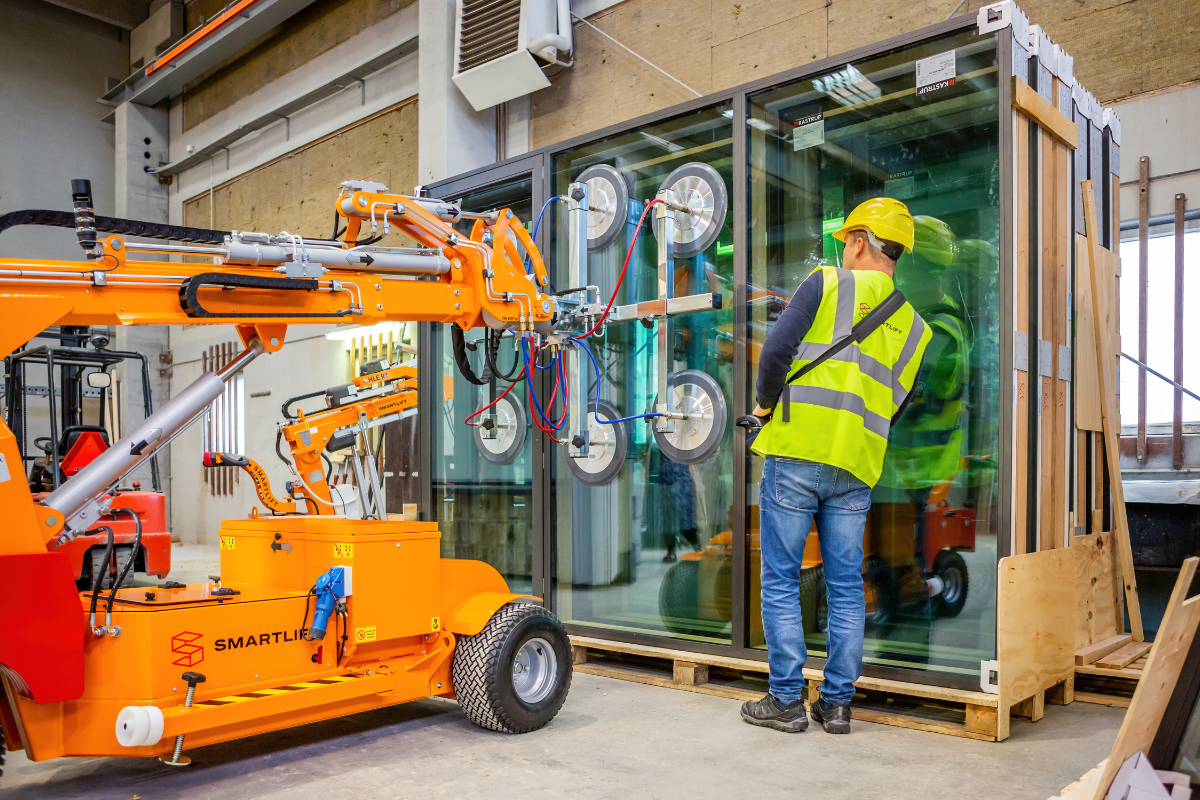

Robot SL 1009 Outdoor para manipulación de vidrio
01

SL 1009 Outdoor

Robot de alta capacidad para manipulación e instalación de vidrio de gran formato.

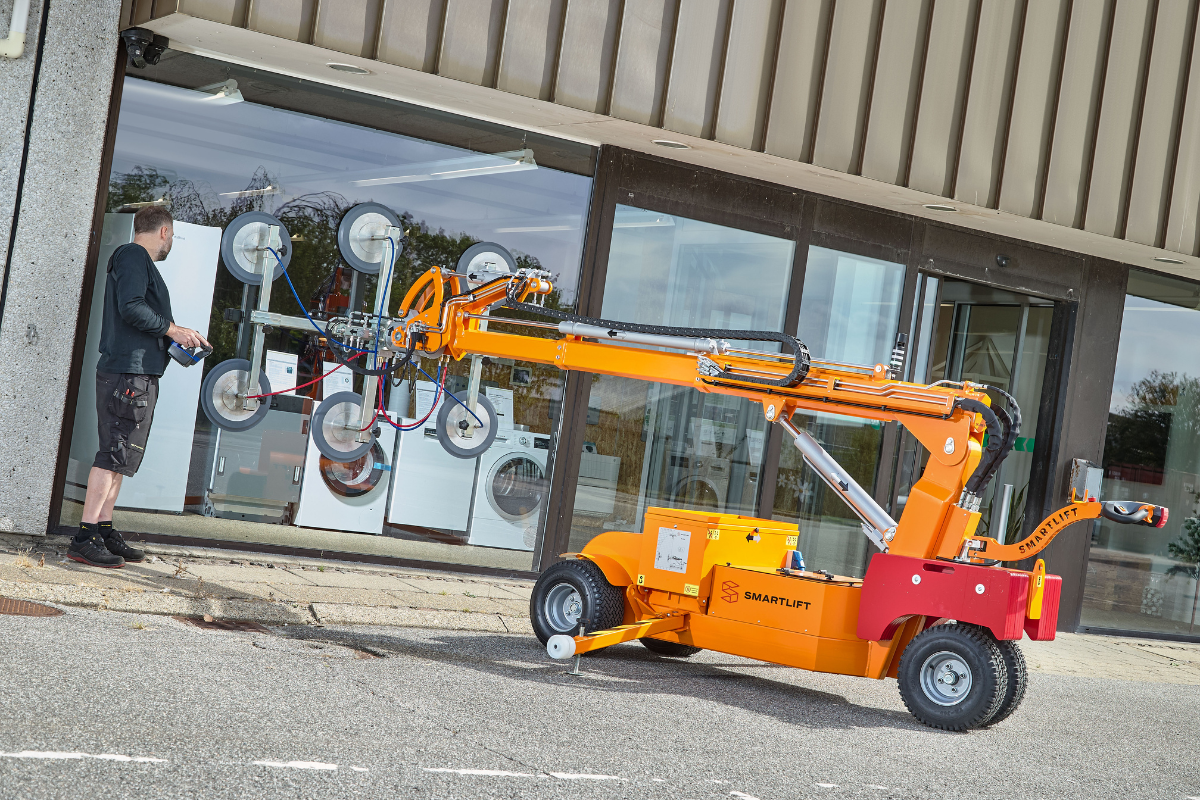

SL 1009 Outdoor Tecnocat
02

Hasta 1.000 kg

Capacidad para trabajar con piezas de vidrio pesadas y de gran formato.

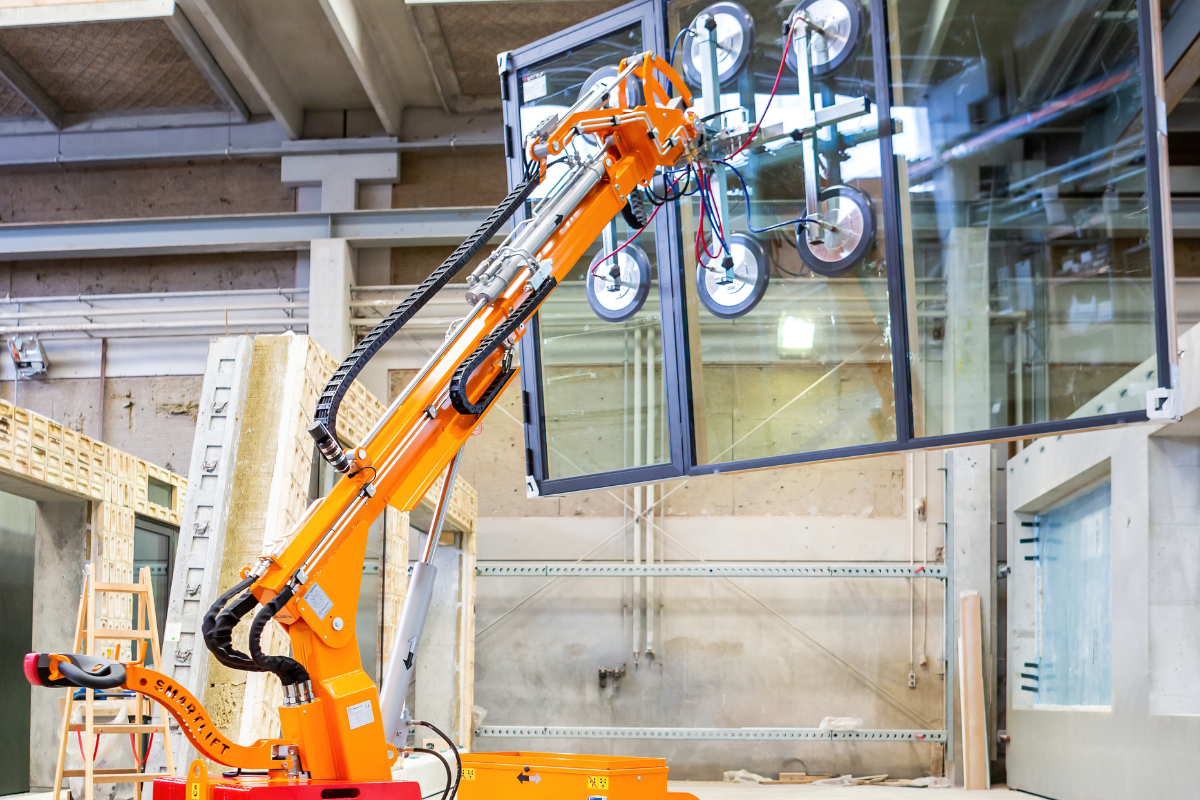

Robot de instalación de vidrio SL 1009
03

Alcance de trabajo

Brazo telescópico con doble extensión para ampliar las posibilidades de posicionamiento.

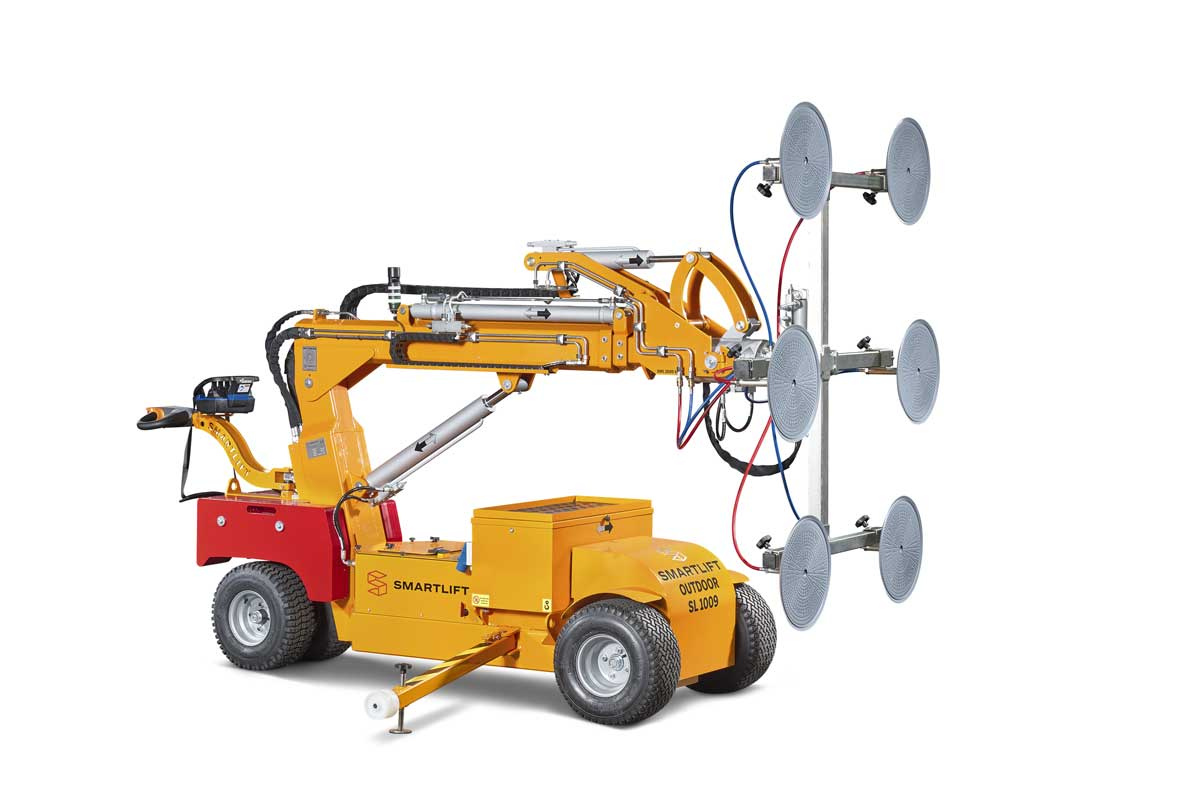

SL 1009 robot para vidrio de gran formato
04

Control proporcional

Movimientos progresivos para realizar ajustes durante el posicionamiento.

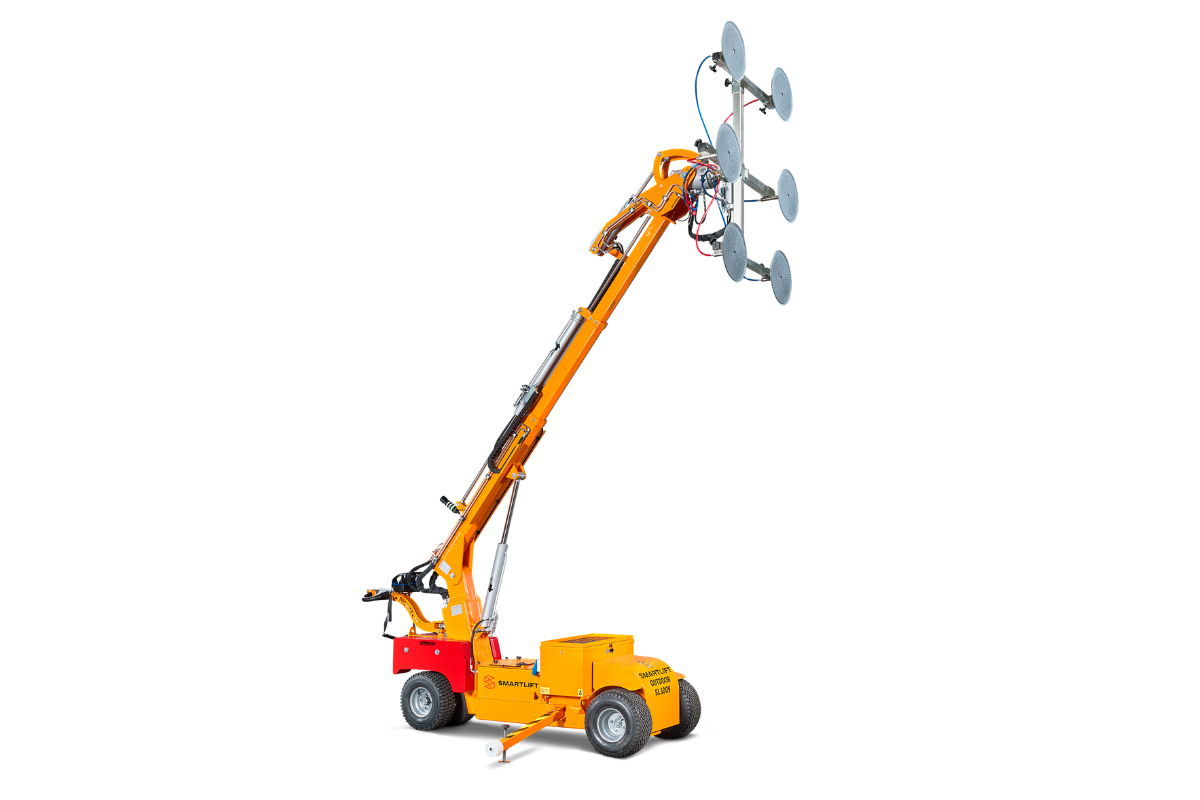

SL 1009 Outdoor para instalación de vidrio
05

Instalación de gran formato

Diseñado para proyectos donde dimensiones y peso condicionan la maniobra.

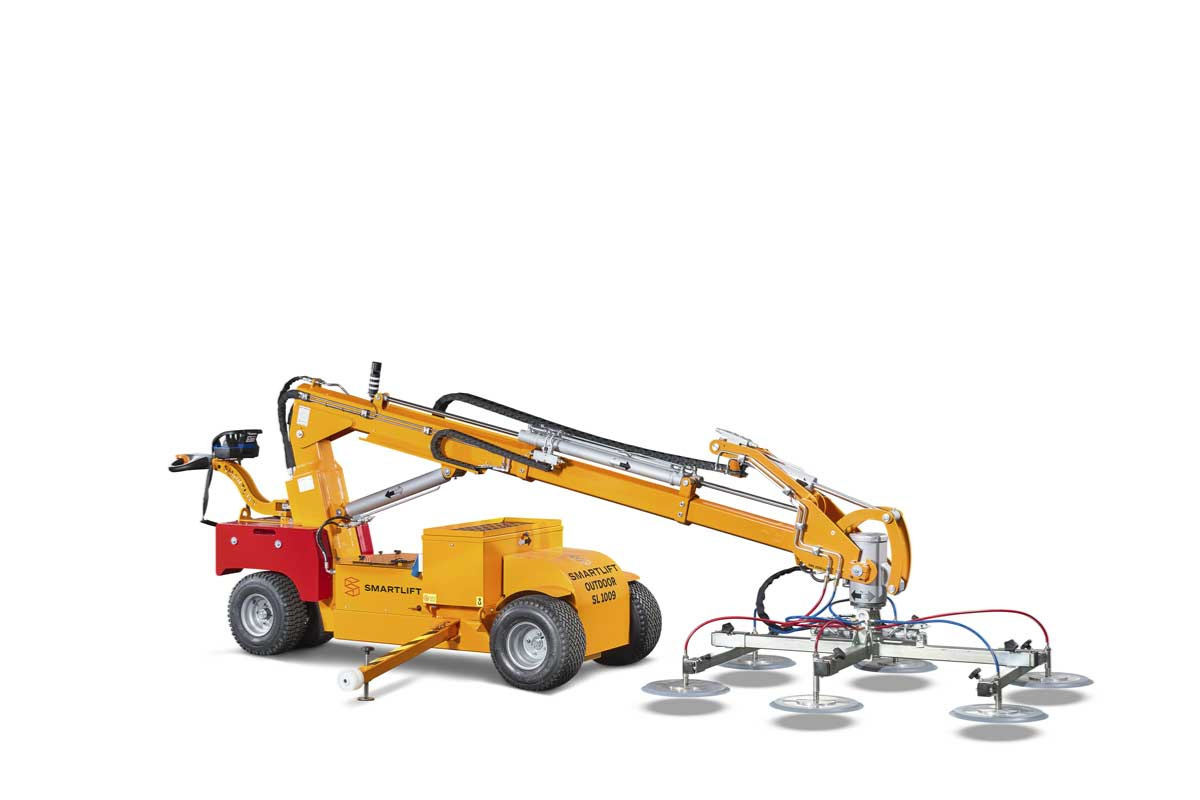

Sistema de manipulación de vidrio SL 1009
06

Control de la pieza

Diferentes movimientos permiten adaptar la posición del vidrio durante la aproximación.

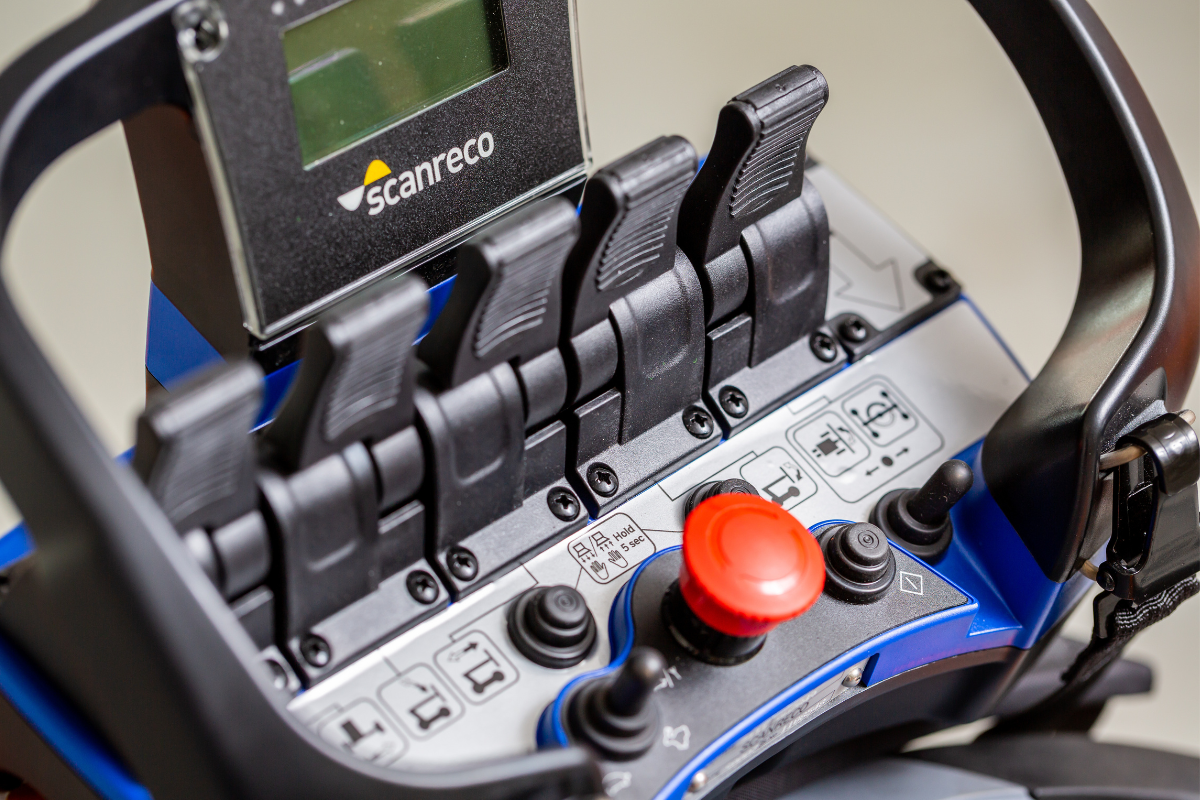

Robot Outdoor SL 1009 Tecnocat
07

Configuración Outdoor

Robot desarrollado para trabajos de instalación y manipulación de vidrio.

Descargar ficha técnica ↓

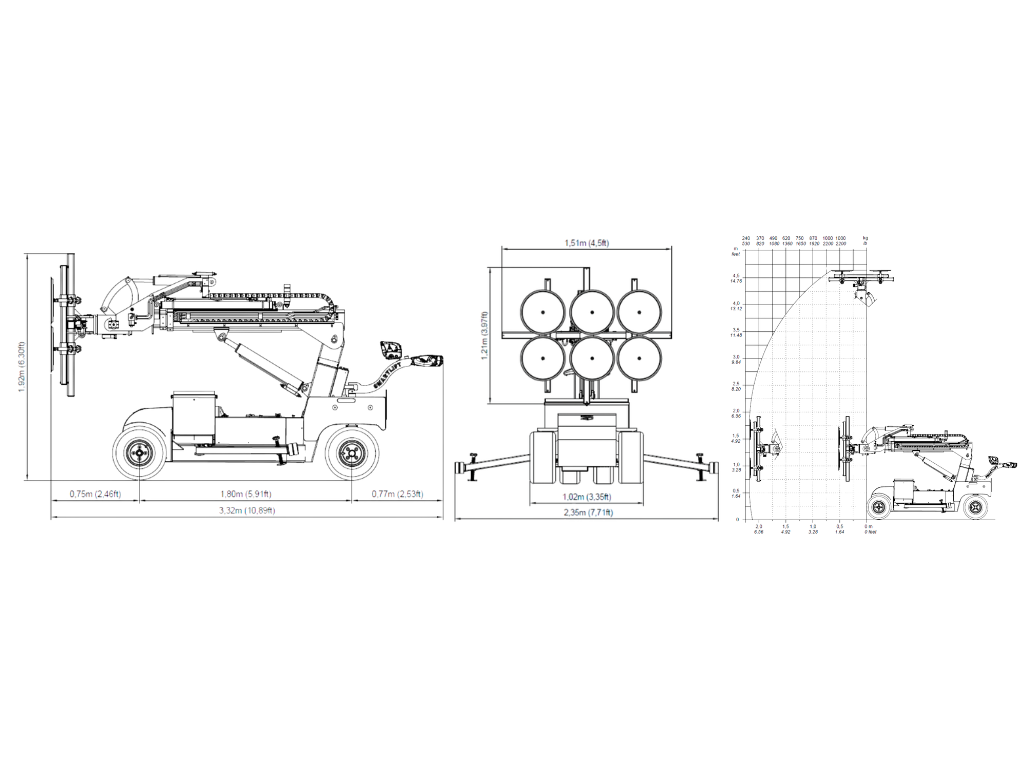

PLANO TÉCNICO

Dimensiones y alcance del SL 1009 Outdoor

Consulta las dimensiones generales, la capacidad de carga y el alcance del robot para valorar su aplicación en tu proyecto.

Plano técnico y dimensiones del robot SL 1009 Outdoor
ESTUDIA TU PROYECTO

¿Quieres saber si el SL 1009 es el robot adecuado para tu instalación?

Solicita información ↗
CARACTERÍSTICAS TÉCNICAS

Control y alcance para manipular vidrio de gran formato

01
CONTROL

Sistema hidráulico proporcional

Movimientos progresivos

El sistema hidráulico proporcional permite adaptar la respuesta del brazo y del yugo a la intensidad aplicada sobre los controles, facilitando pequeños ajustes durante el posicionamiento del vidrio.

02
CAPACIDAD

Hasta 1.000 kg de carga

1.000 kg · 280 kg extendido

El SL 1009 alcanza una capacidad máxima de 1.000 kg con el brazo recogido y mantiene una capacidad de 280 kg con el brazo completamente extendido.

03
ALCANCE

Brazo telescópico extensible

83 + 83 cm

La doble extensión del brazo aporta hasta 166 cm adicionales de alcance para aproximar la pieza a zonas alejadas del cuerpo de la máquina.

04
ALTURA

Elevación de hasta 465 cm

4,65 m

La altura de elevación permite trabajar en instalaciones donde es necesario posicionar el vidrio por encima de la altura de trabajo convencional.

05
MANDO REMOTO

Control inalámbrico del equipo

Libertad de movimiento

El mando remoto inalámbrico permite controlar el robot desde diferentes posiciones, facilitando que el operario pueda observar la pieza y la zona de instalación durante la maniobra.

06
POSICIONAMIENTO

Ajustes laterales y rotación

±90° · 100 mm

La rotación del yugo y el desplazamiento lateral permiten realizar correcciones durante la aproximación y el posicionamiento final de la pieza.

VIDRIO DE GRAN FORMATO

¿Qué peso y dimensiones tienen las piezas de tu proyecto?

Solicita información ↗
TRACKUNIT · IoT CONNECT

Añade Trackunit a tu Smartlift

Trackunit es un sistema IoT conectado que permite consultar la ubicación y el estado de la máquina, proteger el equipo frente a usos no autorizados y facilitar el diagnóstico, el mantenimiento y la asistencia técnica a distancia.

CONTROL Y SEGUIMIENTO DEL EQUIPO
TRACKUNIT

Tu máquina conectada, también cuando no estás junto a ella

Centraliza información sobre uso, ubicación, mantenimiento e incidencias para tener una visión más completa del estado de tus equipos.

01
SEGURIDAD

Protección antirrobo y geofencing

Consulta la ubicación de la máquina en tiempo real y define un perímetro de trabajo. Si el equipo sale de la zona establecida, el sistema puede generar una alerta.

02
SOPORTE

Diagnóstico y asistencia remotos

Con autorización del usuario, el servicio técnico puede acceder a información del equipo para facilitar el diagnóstico de incidencias y agilizar la asistencia.

03
MANTENIMIENTO

Mantenimiento predictivo

Analiza el uso de la máquina, ayuda a anticipar necesidades de mantenimiento y permite mantener un historial digital de las intervenciones realizadas.

04
PLATAFORMA

App Trackunit

Accede al estado de la máquina, códigos de error, nivel de batería, horas de funcionamiento, incidencias y otros datos operativos desde móvil o plataforma de escritorio.

UBICACIÓN Seguimiento en tiempo real
PROTECCIÓN Geofencing y alertas
SERVICIO Diagnóstico remoto
CONECTIVIDAD App + plataforma web
36
MESES DE SUSCRIPCIÓN

Preparado para utilizar desde la entrega

Trackunit incluye una suscripción inicial de 36 meses cuando forma parte de la configuración suministrada. Su disponibilidad de serie o como instalación posterior depende del modelo y configuración del equipo.

TRACKUNIT PARA TU SMARTLIFT

Consulta si está disponible para tu modelo

Solicita información ↗
VENTAJAS EN INSTALACIÓN

Capacidad, alcance y control en una misma plataforma

El SL 1009 combina una elevada capacidad de carga con movimientos proporcionales y un brazo telescópico para afrontar instalaciones de vidrio de gran formato.

01

Hasta 1.000 kg

Capacidad para manipular piezas de vidrio pesadas y de gran formato.

02

Hidráulica proporcional

La respuesta progresiva facilita realizar pequeños ajustes durante el posicionamiento.

03

Hasta 4,65 m

La altura de elevación amplía las posibilidades de instalación en proyectos con mayor alcance vertical.

04

166 cm de extensión

El doble brazo telescópico permite aumentar la distancia entre el robot y la pieza.

05

Control remoto

El operario puede desplazarse alrededor de la instalación mientras controla el equipo.

06

Ajuste de posición

Rotación, desplazamiento lateral y movimientos del yugo facilitan la aproximación final del vidrio.
