SISTEMA DE ELEVACIÓN RÍGIDO

CL-B / ML-B · Pluma rígida

Sistema de elevación rígido para la manipulación de vidrio en fábrica, disponible en configuración de columna o mural y con radios de trabajo de hasta 7.000 mm.

Carga máxima 500 kg
Giro 180° – 270°
Radio de trabajo 4.000 – 7.000 mm

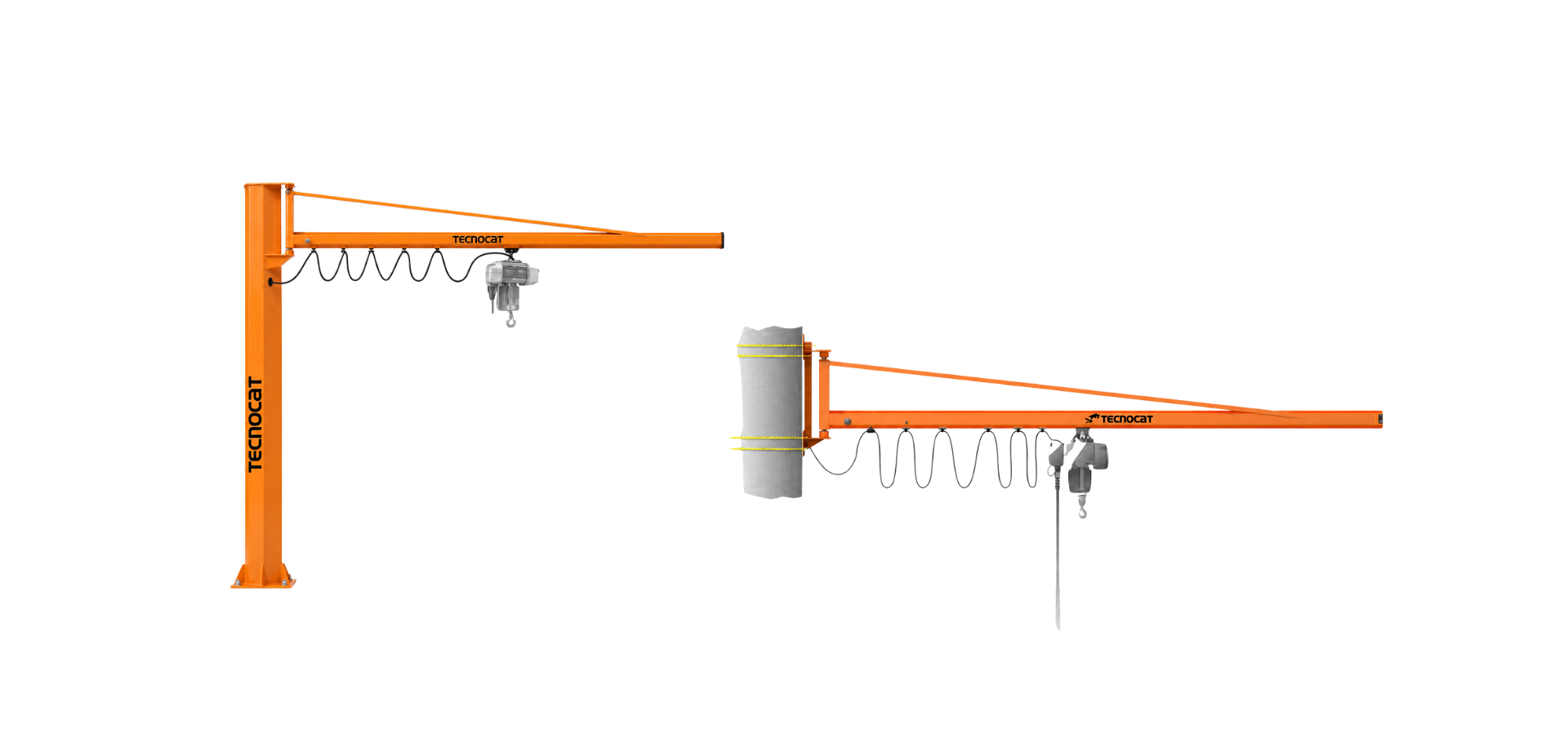

Pluma rígida CL-B y ML-B Tecnocat para elevación y manipulación de vidrio en fábrica
DATOS TÉCNICOS

Datos técnicos de la pluma rígida CL-B / ML-B

Dos configuraciones de instalación sobre una misma familia de plumas rígidas, con diferentes longitudes de brazo según el área de trabajo necesaria.

Capacidad de carga
500 kg
Movimiento
Brazo giratorio rígido
Radio de trabajo
4.000 – 7.000 mm
Configuraciones
Columna / Mural
CL-B · Giro
270°
CL-B · Instalación
Columna
ML-B · Giro
180°
ML-B · Instalación
Mural
LONGITUDES DISPONIBLES B4 · B5 · B6 · B7

Las dimensiones y esfuerzos estructurales varían según la longitud seleccionada. Más adelante puedes consultar las tablas completas de los modelos CL-B y ML-B.

ELEVACIÓN RÍGIDA PARA FÁBRICA

CL-B / ML-B: estabilidad y alcance para zonas de trabajo definidas

La pluma rígida CL-B / ML-B está diseñada para la manipulación y desplazamiento de vidrio en procesos de fábrica donde se necesita una estructura fija, resistente y con una zona de trabajo claramente definida.

La familia está disponible en dos configuraciones: CL-B para instalación sobre columna y ML-B para instalación mural, manteniendo una capacidad máxima de carga de 500 kg.

Las versiones B4, B5, B6 y B7 permiten seleccionar diferentes longitudes de brazo, con radios de trabajo desde 4.000 mm hasta 7.000 mm según el modelo.

Dos configuraciones de instalación y cuatro longitudes disponibles para adaptar el área de trabajo de la pluma a cada zona de producción.

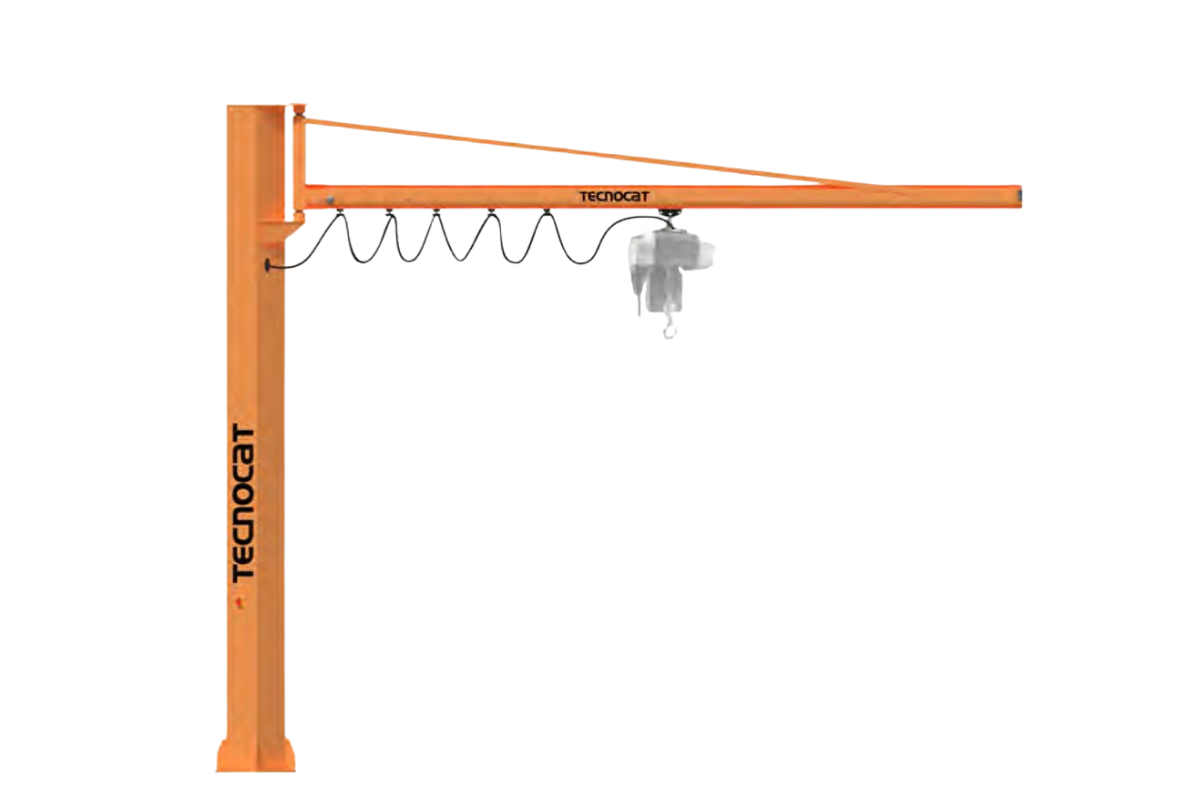

Pluma rígida CL-B y ML-B Tecnocat para fábrica
01

Estructura rígida

Brazo giratorio no articulado para trabajos repetitivos dentro de una zona definida.

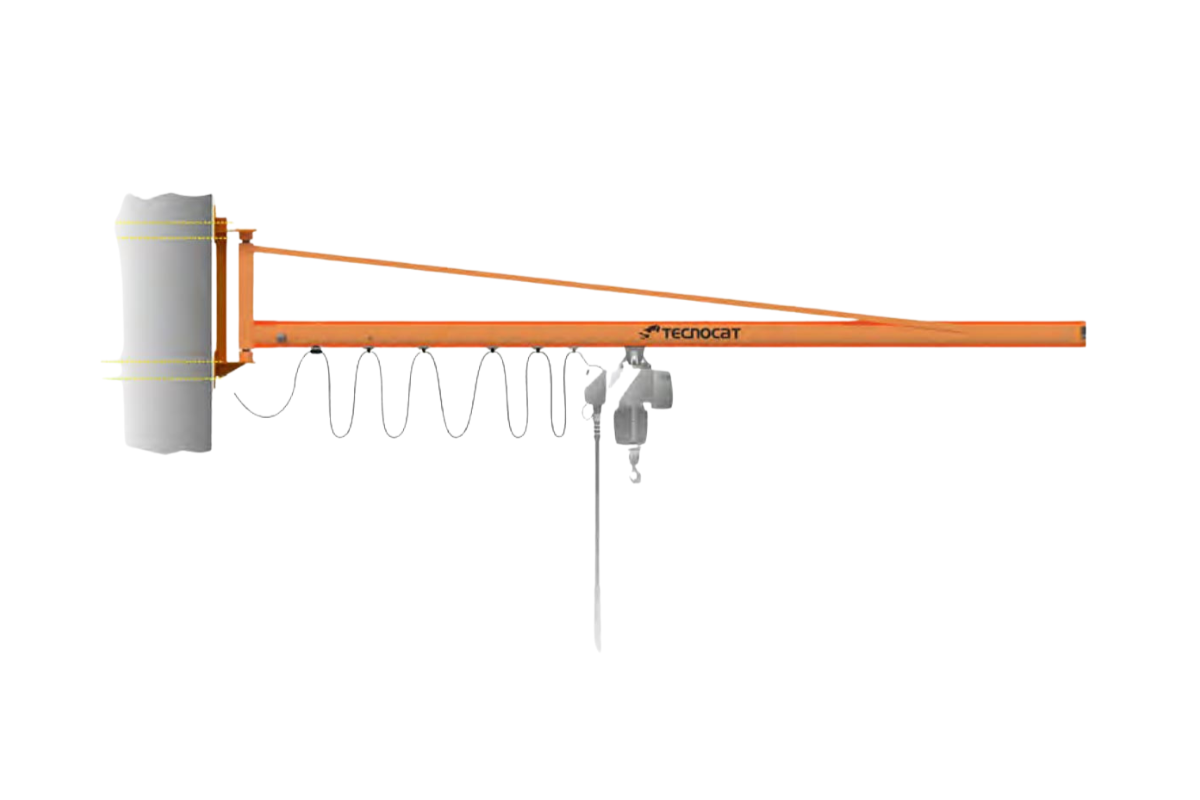

Sistema de elevación rígido Tecnocat integrado en fábrica
02

Hasta 500 kg

Diseñada para manipular cargas de hasta 500 kg dentro del proceso productivo.

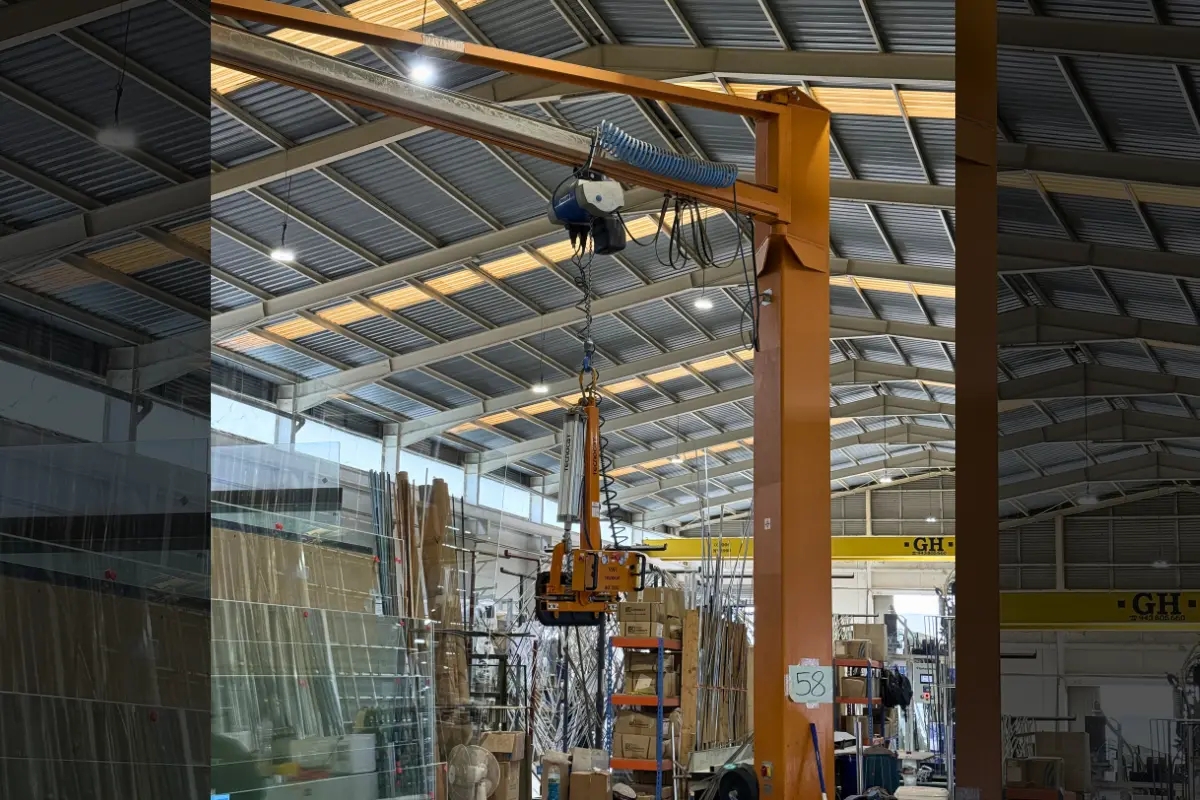

Pluma rígida Tecnocat para manipulación de vidrio en fábrica
03

Columna o mural

Dos configuraciones para adaptar la instalación a la estructura disponible en fábrica.

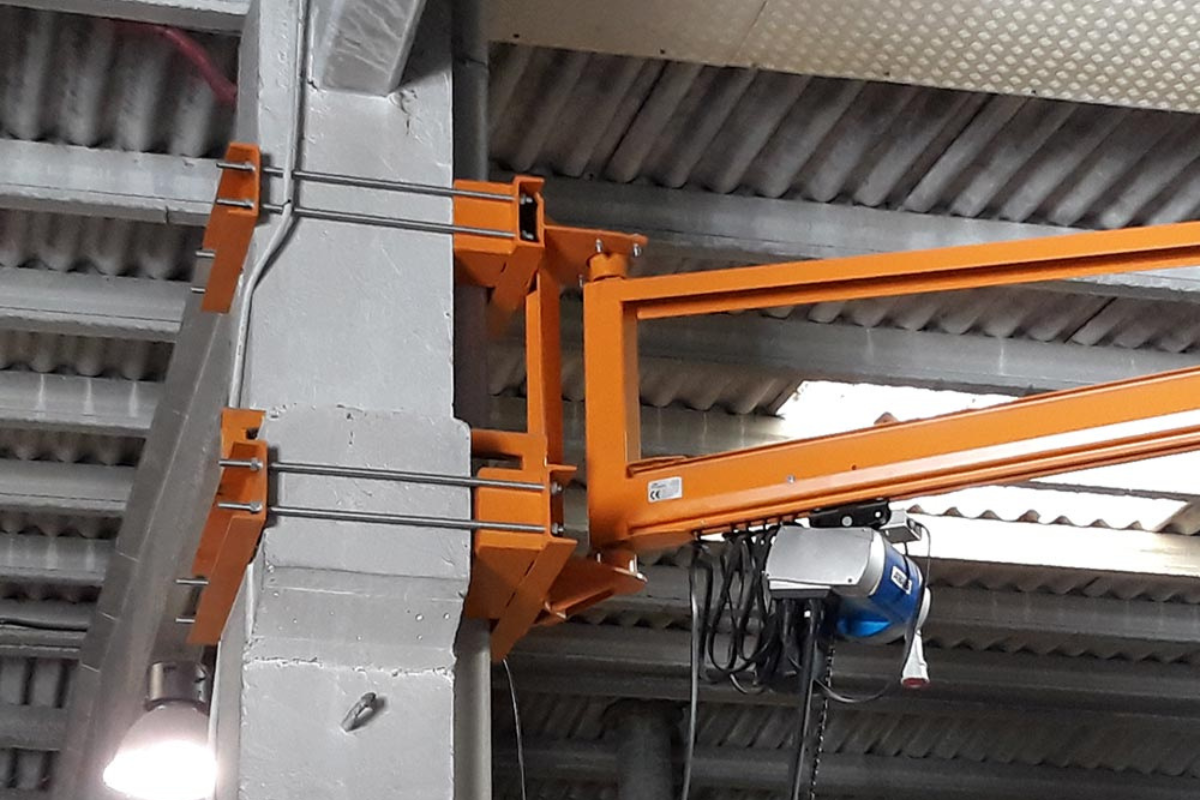

Pluma rígida CL-B ML-B para elevación de vidrio
04

Hasta 7 metros de alcance

Cuatro longitudes disponibles para adaptar el radio de trabajo al proceso.

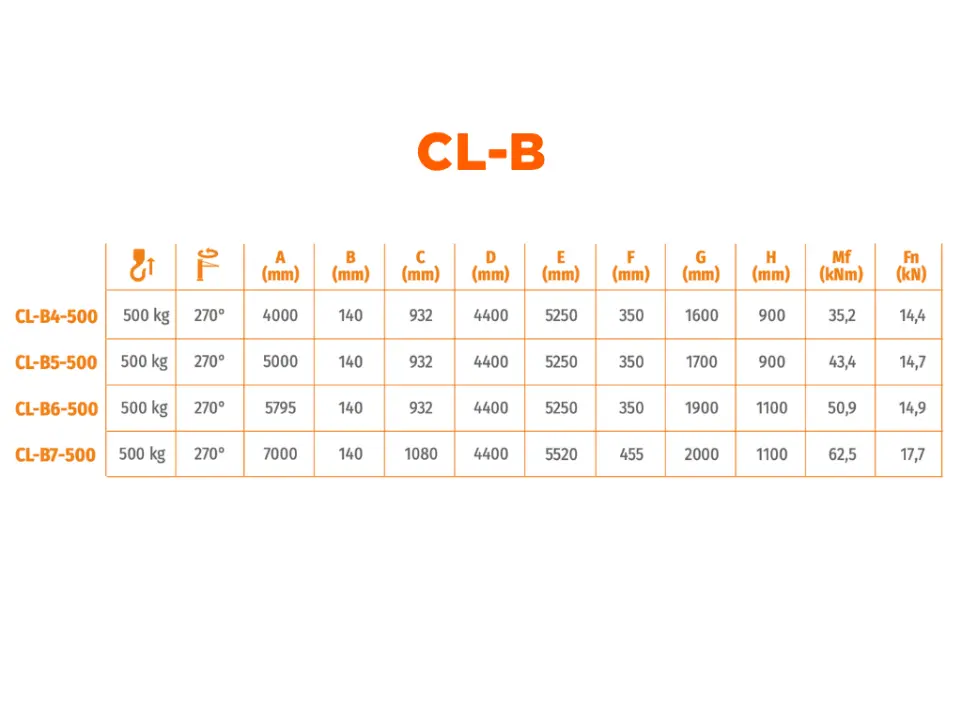

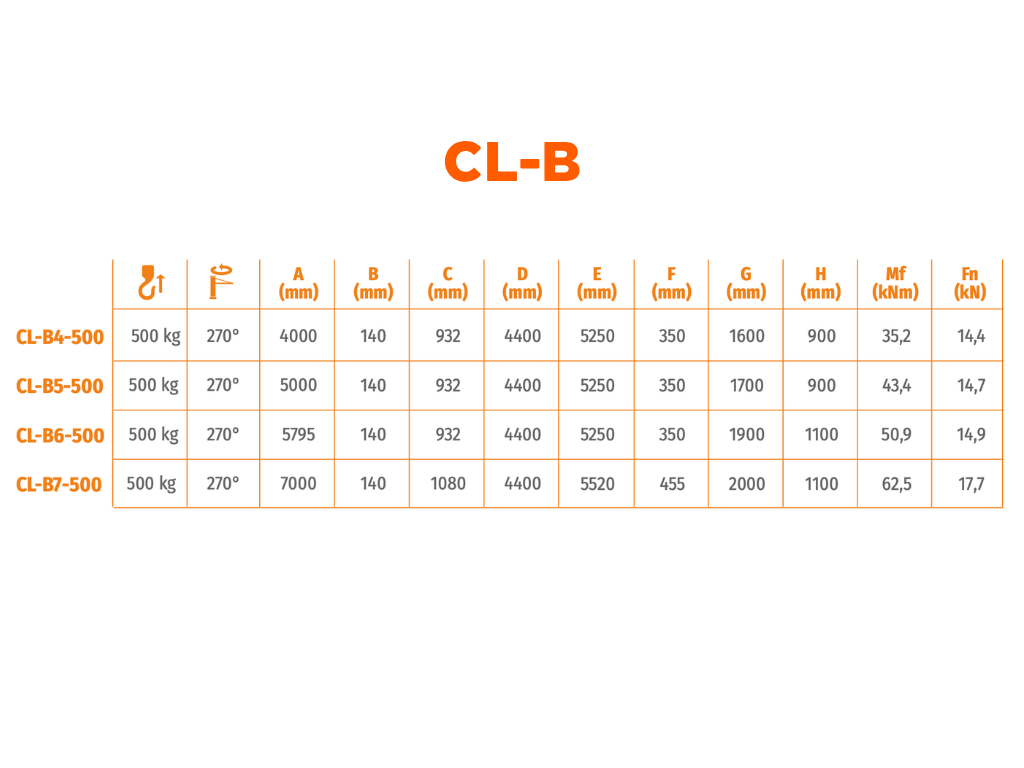

Tabla técnica de modelos CL-B
05

Configuraciones CL-B

Modelos de columna B4, B5, B6 y B7 con giro de 270°.

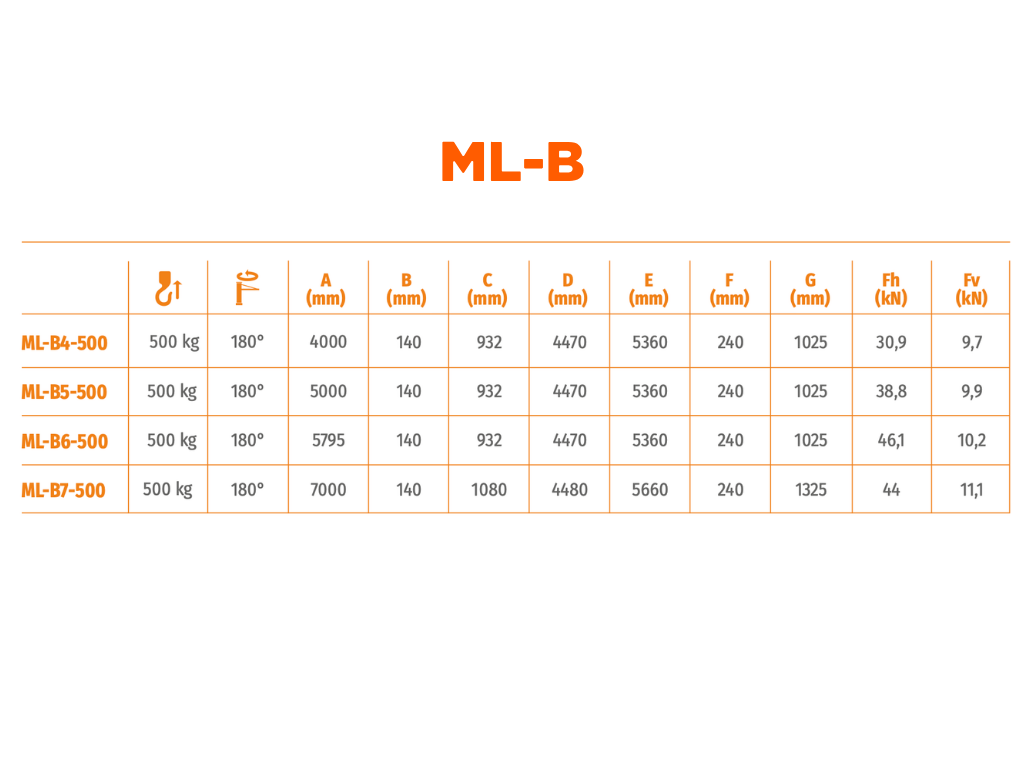

Tabla técnica de modelos ML-B
06

Configuraciones ML-B

Modelos murales B4, B5, B6 y B7 con giro de 180°.

Descargar fichas técnicas ↓
PLANOS TÉCNICOS

Configuración CL-B y ML-B

Consulta la configuración estructural de cada sistema y descarga la ficha técnica correspondiente con las dimensiones de las diferentes longitudes disponibles.

INSTALACIÓN SOBRE COLUMNA CL-B
500 kg

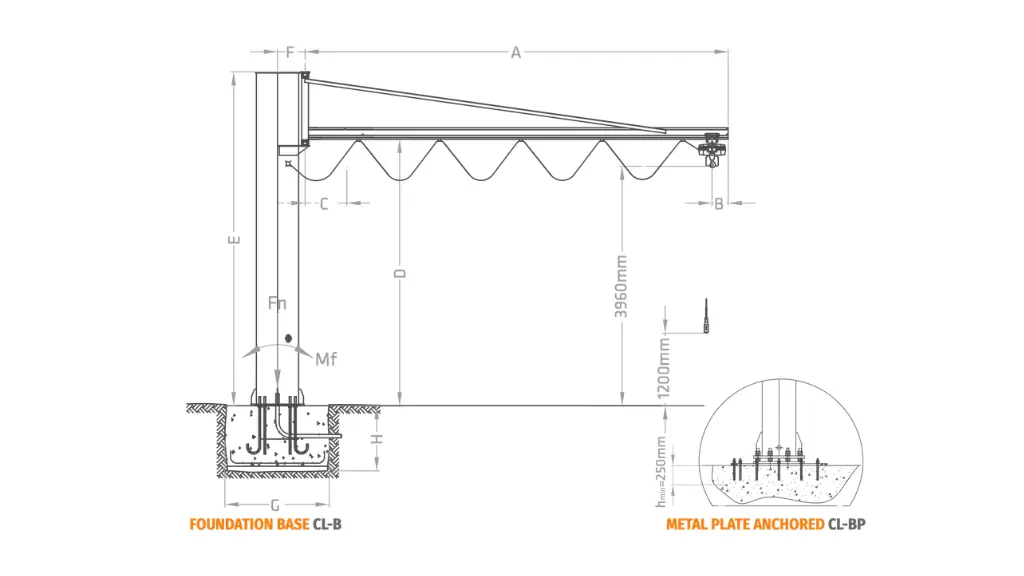

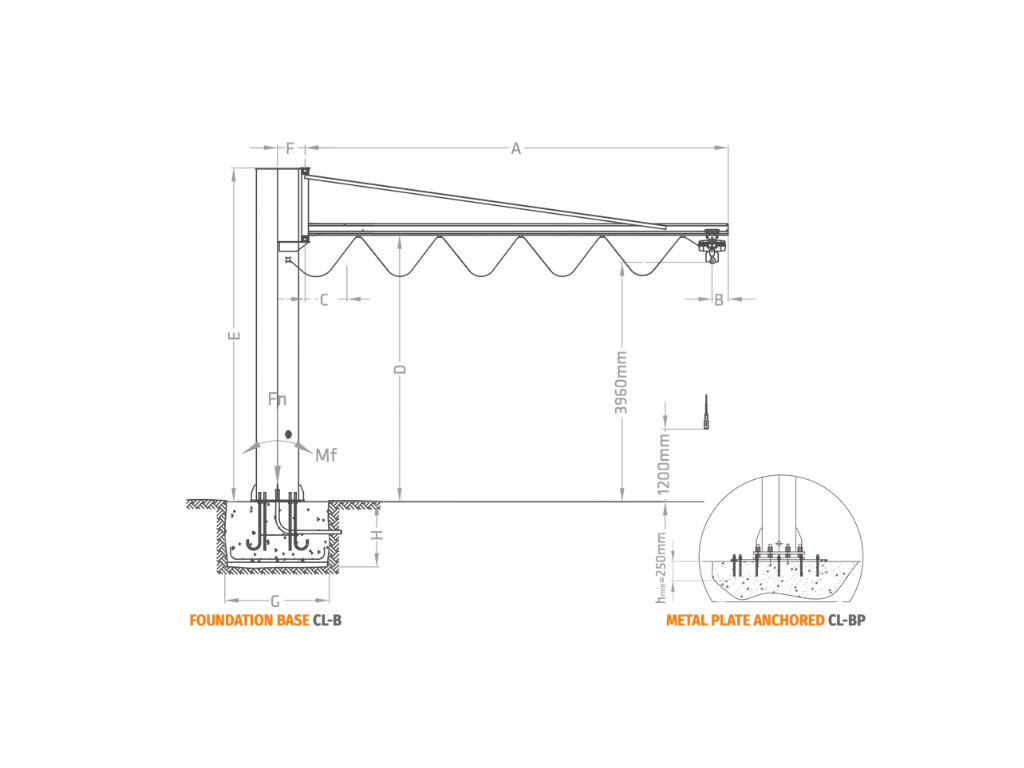

Plano técnico de la pluma rígida CL-B Tecnocat
CL-B · COLUMNA

CL-B

Pluma rígida instalada sobre columna, disponible en longitudes B4, B5, B6 y B7.

CAPACIDAD 500 kg
GIRO 270°
RADIO 4.000 – 7.000 mm
INSTALACIÓN Columna
Descargar ficha técnica ↓
INSTALACIÓN MURAL ML-B
500 kg

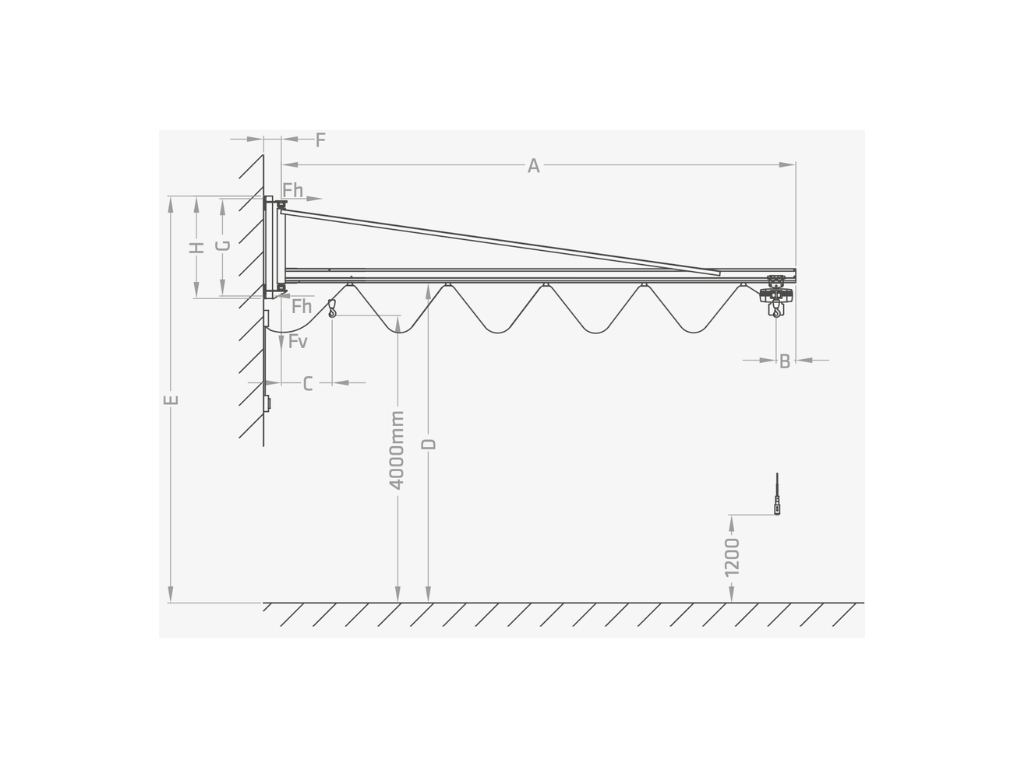

Plano técnico de la pluma rígida ML-B Tecnocat
ML-B · MURAL

ML-B

Pluma rígida para instalación mural, disponible en longitudes B4, B5, B6 y B7.

CAPACIDAD 500 kg
GIRO 180°
RADIO 4.000 – 7.000 mm
INSTALACIÓN Mural
Descargar ficha técnica ↓
CONFIGURACIÓN

¿CL-B o ML-B? Te ayudamos a definir la configuración.

Solicita información ↗
CONFIGURACIONES POR MODELO

Dimensiones CL-B / ML-B

Selecciona la longitud de brazo en función del área de trabajo. Las dimensiones y esfuerzos estructurales varían según el modelo y el tipo de instalación.

INSTALACIÓN SOBRE COLUMNA

CL-B

Capacidad máxima de 500 kg y giro de 270°.

Descargar ficha CL-B ↓
Modelo Carga Giro A B C D E F G H Mf Fn
CL-B4-500 500 kg 270° 4000 140 932 4400 5250 350 1600 900 35,2 14,4
CL-B5-500 500 kg 270° 5000 140 932 4400 5250 350 1700 900 43,4 14,7
CL-B6-500 500 kg 270° 5795 140 932 4400 5250 350 1900 1100 50,9 14,9
CL-B7-500 500 kg 270° 7000 140 1080 4400 5520 455 2000 1100 62,5 17,7
Dimensiones A–H en mm · Mf en kNm · Fn en kN.
INSTALACIÓN MURAL

ML-B

Capacidad máxima de 500 kg y giro de 180°.

Descargar ficha ML-B ↓
Modelo Carga Giro A B C D E F G Fh Fv
ML-B4-500 500 kg 180° 4000 140 932 4470 5360 240 1025 30,9 9,7
ML-B5-500 500 kg 180° 5000 140 932 4470 5360 240 1025 38,8 9,9
ML-B6-500 500 kg 180° 5795 140 932 4470 5360 240 1025 46,1 10,2
ML-B7-500 500 kg 180° 7000 140 1080 4480 5660 240 1325 44 11,1
Dimensiones A–G en mm · Fh y Fv en kN.
ASESORAMIENTO TÉCNICO

¿Qué longitud y configuración necesita tu zona de trabajo?

Solicita información ↗
CL-B & ML-B

Caracteríscticas técnicas

01
ESTRUCTURA

Brazo giratorio rígido

Movimiento no articulado

La estructura rígida define un radio de trabajo estable alrededor del punto de instalación y está pensada para operaciones repetitivas dentro de una zona concreta.

02
CAPACIDAD

Hasta 500 kg

Misma capacidad en B4 · B5 · B6 · B7

Las configuraciones CL-B y ML-B documentadas mantienen una capacidad máxima de carga de 500 kg en las diferentes longitudes disponibles.

03
GIRO

Giro según instalación

CL-B 270° · ML-B 180°

La configuración sobre columna CL-B permite un giro de 270°, mientras que la configuración mural ML-B trabaja con un giro de 180°.

04
INSTALACIÓN

Columna o mural

Dos configuraciones estructurales

La CL-B incorpora su propia columna de soporte. La ML-B está diseñada para fijarse sobre una estructura mural adecuada.

05
ALCANCE

Cuatro longitudes disponibles

4.000 · 5.000 · 5.795 · 7.000 mm

Las versiones B4, B5, B6 y B7 permiten seleccionar diferentes longitudes de brazo según el área de producción que debe cubrir el equipo.

06
INTEGRACIÓN

Diseñada para el flujo de fábrica

Área de trabajo definida

Su instalación fija permite incorporar la pluma en zonas de manipulación, transferencia o posicionamiento donde el recorrido de las piezas es recurrente.

CONFIGURACIÓN

¿Necesitas definir la longitud y el tipo de instalación?

Solicita información ↗
VENTAJAS EN FÁBRICA

Ventajas de la pluma rígida

Una solución de elevación pensada para procesos repetitivos, cargas de hasta 500 kg y zonas de trabajo donde se necesita una estructura fija con un radio de operación definido.

01

Estructura rígida

El brazo no articulado proporciona una trayectoria de trabajo definida para operaciones recurrentes dentro de una misma zona de producción.

02

Hasta 500 kg de capacidad

Las configuraciones CL-B y ML-B permiten trabajar con cargas de hasta 500 kg en las diferentes longitudes disponibles.

03

Hasta 7 metros de alcance

Las versiones B4, B5, B6 y B7 permiten configurar el radio de trabajo desde 4.000 hasta 7.000 mm según las necesidades de la instalación.

04

Dos tipos de instalación

La CL-B se instala sobre columna y la ML-B sobre una estructura mural, permitiendo seleccionar la configuración adecuada para cada fábrica.

05

Amplia zona de giro

La CL-B ofrece un giro de 270° y la ML-B de 180°, permitiendo cubrir diferentes áreas alrededor del punto de instalación.

06

Integración en el flujo productivo

Su instalación fija facilita la incorporación de la pluma en puestos donde la manipulación, transferencia o posicionamiento se repiten de forma habitual.
